Система NeoRec cap 21 BASE
Система NeoRec cap 21 BASE

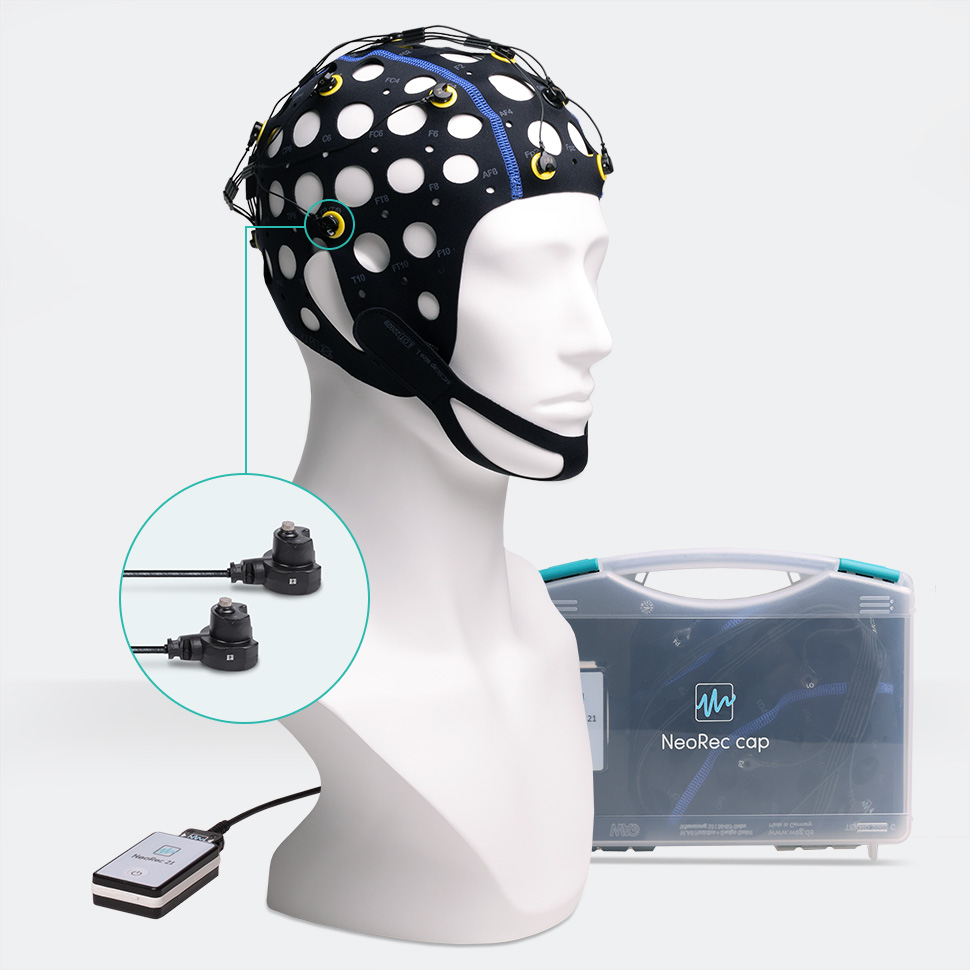

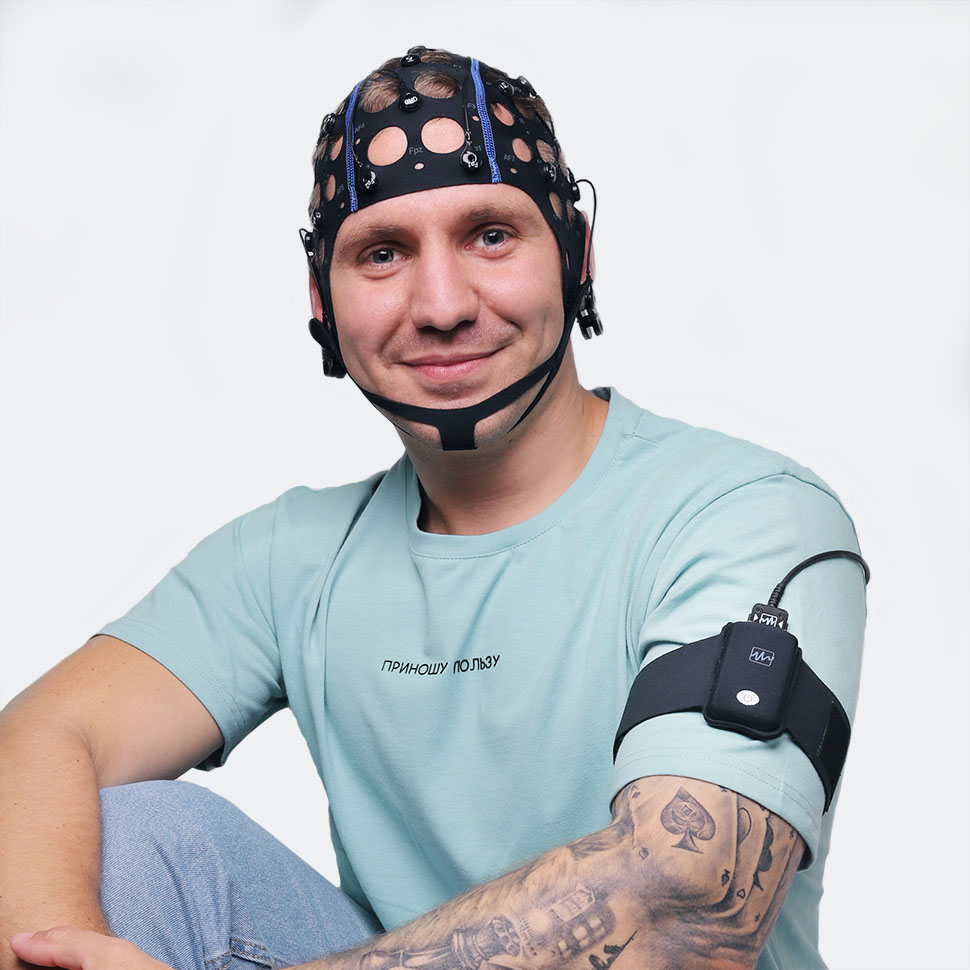

Система NeoRec cap 21 BASE – это 21-канальный вариант исполнения изделия «Электроэнцефалограф беспроводной NeoRec cap» (далее - NeoRec cap), включающий в себя ЭЭГ-усилитель NeoRec 21 и электродный шлем BASE cap для NeoRec 21.
Электроэнцефалограф беспроводной NeoRec cap — это носимый электроэнцефалограф для неинвазивной регистрации электрической активности головного мозга.
Не является медицинским изделием.
NeoRec cap предназначен для использования как в специально оборудованном помещении, так и вне его, в том числе на улице. Но необходимо исключить влияние сильных электромагнитных помех на устройство во время работы.
NeoRec cap предназначен для использования в целях обучения, научных исследований и разработок в области ЭЭГ, нейрокомпьютерных интерфейсов (интерфейс «мозг-компьютер, brain-computer interface, BCI, прямой нейронный интерфейс, мозговой интерфейс»), биологической обратной связи (БОС, биоуправление), нейромаркетинге (neuromarketing), нейрогейминге (neurogaming), брейн-фитнесе (brain fitness).
NeoRec cap записывает ЭЭГ, метки событий от нажатия кнопки и встроенного акселерометра в файлы различных форматов (EDF+ 16 bit, BDF+ 24 bit, GDF 32 bit и т.д.) или передает эти данные в online поток по протоколу LSL (Lab Streaming Layer) для анализа сторонним программным обеспечением, например, общедоступным MATLAB / EEGLAB, OpenViBE и т.д.
Для разработчиков собственного ПО предусмотрено взаимодействие по API (репозиторий проекта https://github.com/mcsltd/NB2CppDemo).

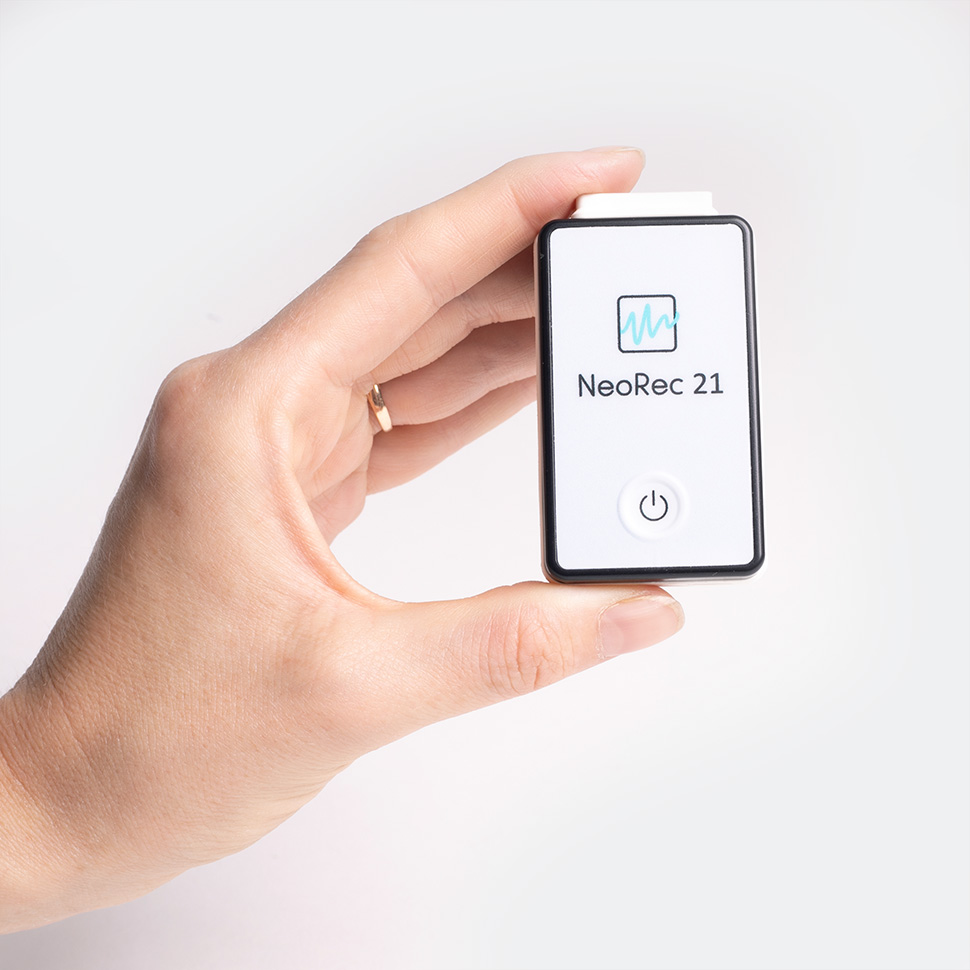

NeoRec 21 – это 21‑канальный беспроводной ЭЭГ-усилитель со встроенным акселерометром. Усилитель предназначен для регистрации ЭЭГ с передачей данных на ПК по Bluetooth в режиме реального времени или с записью данных на встроенную SD-карту в автономном режиме. Питание усилителя производится от встроенного аккумулятора.
Электродный шлем BASE cap для NeoRec 21 – это текстильный шлем с предустановленными Ag/AgCl sintered электродами MCScap‑E и общим разъёмом для подключения усилителя NeoRec 21. Электродный шлем предназначен для неинвазивной регистрации электрической активности головного мозга при использовании совместно с ЭЭГ усилителем. Шлем является многоразовым изделием.
-
Ответы на часто задаваемые вопросы об установке и применении NeoRec caр, подключении по API опубликованы на сайте в разделе
Вопросы и ответы - NeoRec cap .
| Каналов ЭЭГ монополярных относительно GND | 21 |
| Диапазон измерения межэлектродного импеданса для ЭЭГ | от 1 до 3,1 МОм (контроль сухих электродов) |
| Автономная запись данных | да, на microSD |
| Интерфейс беспроводной передачи данных | BLE 5.2 |
| Рекомендуемое ПО | NeoRec, NEUROvisor |
| Время непрерывной работы после полного заряда батареи | не менее 12 часов |
| Питание | Встроенный Li-ion аккумулятор (перезаряжаемый) |
| Номинальное напряжение батареи | 3,7 В |
| Номинальная ёмкость батареи | 0,9 А·ч |
| Число батарей в упаковке одной единицы товара | 1 шт. |
| Зарядка встроенной батареи | через адаптер USB +5 В, 500 мА |
| Время полного заряда батареи | не более 2,5 часов |
| Входной динамический диапазон | ± 150, ± 300 мВ |
| Точность воспроизведения сигнала | 1 % |
| Частотный диапазон по уровню -3дБ | от 0 до 430 Гц (при частоте дискретизации 1000 Гц) |
| Частота дискретизации | 125 Гц, 250 Гц, 500 Гц, 1000 Гц (устанавливается в прикладном ПО) |
| Разрядность аналого-цифрового преобразования | 24 бита |
| Нелинейность частотной характеристики | от -10 % до 5 % |
| Шум (в рабочем диапазоне от 0,5 до 70 Гц) | не более 2 мкВ пик-пик |
| Входное сопротивление | не менее 1 ГОм |
| Диапазон измерения межэлектродного импеданса для ЭЭГ | от 1 до 140 кОм ±10 % (независимо для каждого электрода относительно GND) |
| Контроль подключения электродов | в течение регистрации |
| Транслируемые события внутреннего акселерометра | перемещение (4 уровня чувствительности), изменение ориентации (поворот на 60°) |
| Транслируемые события кнопки | нажатие |
| Условия эксплуатации | от +10 до +35°С |
| Класс защиты изделия от проникновения воды и твердых частиц | IP54 по ГОСТ 14254-2015 (зависит от пространственного положения и принадлежностей) |
| Срок службы | 2 года |
| Безопасность | ГОСТ IEC 60950-1-2014 |
| Формат данных | проприетарный, с возможностью сохранения в форматы EDF+, BDF+, GDF, EEG |
| Модель электродного шлема | BASE cap для NeoRec 21 |

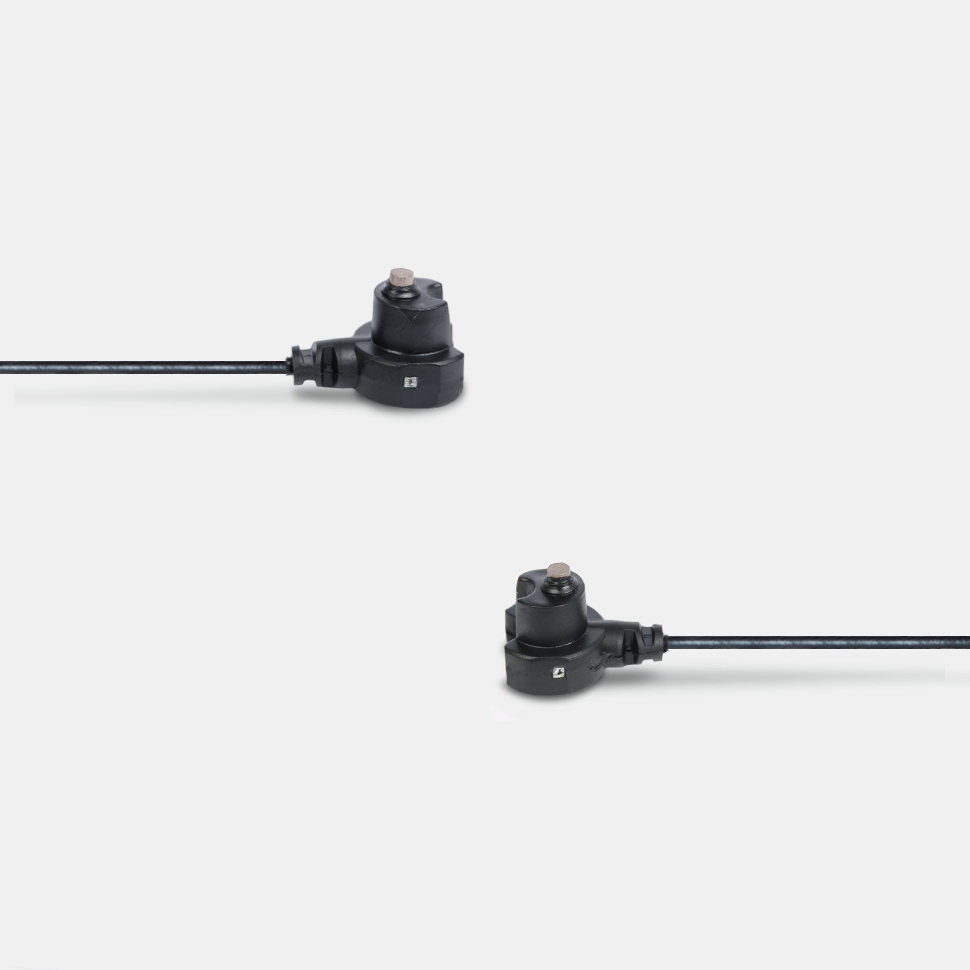

| Модель электродов | MCScap‑E |
| Модель текстильного шлема | Шлем текстильный с кольцами MCScap 10‑20 |
| Длина электродного шлейфа | 0,6 м |
| Выход электродного шлейфа из шлема | затылок |
| Маркировка посадочных мест | да |
| Маркировка электродов | да |
| Масса электродного шлема | не более 400 г |
| Тип разъёма | ST40X‑24S |
| Количество ЭЭГ электродов | 22 |
| Позиции электродов | FP1, FP2, O1, O2, F3, F4, C3, C4, P3, P4, F7, F8, T7, T8, P7, P8, FZ, CZ, PZ, A1, A2, GND |
| Схема расположения электродов Код схемы согласно реестру производителя | #10EM22 |
| Схема контактов общего разъёма Код схемы согласно реестру производителя | #10E-08M22 |
-
ЭЭГ-усилитель NeoRec 21,
-
Электродный шлем
BASE cap для NeoRec 21 , -
Карта памяти,
-
Приспособление для извлечения карты памяти,
-
USB‑кабель для зарядки NeoRec 21,
-

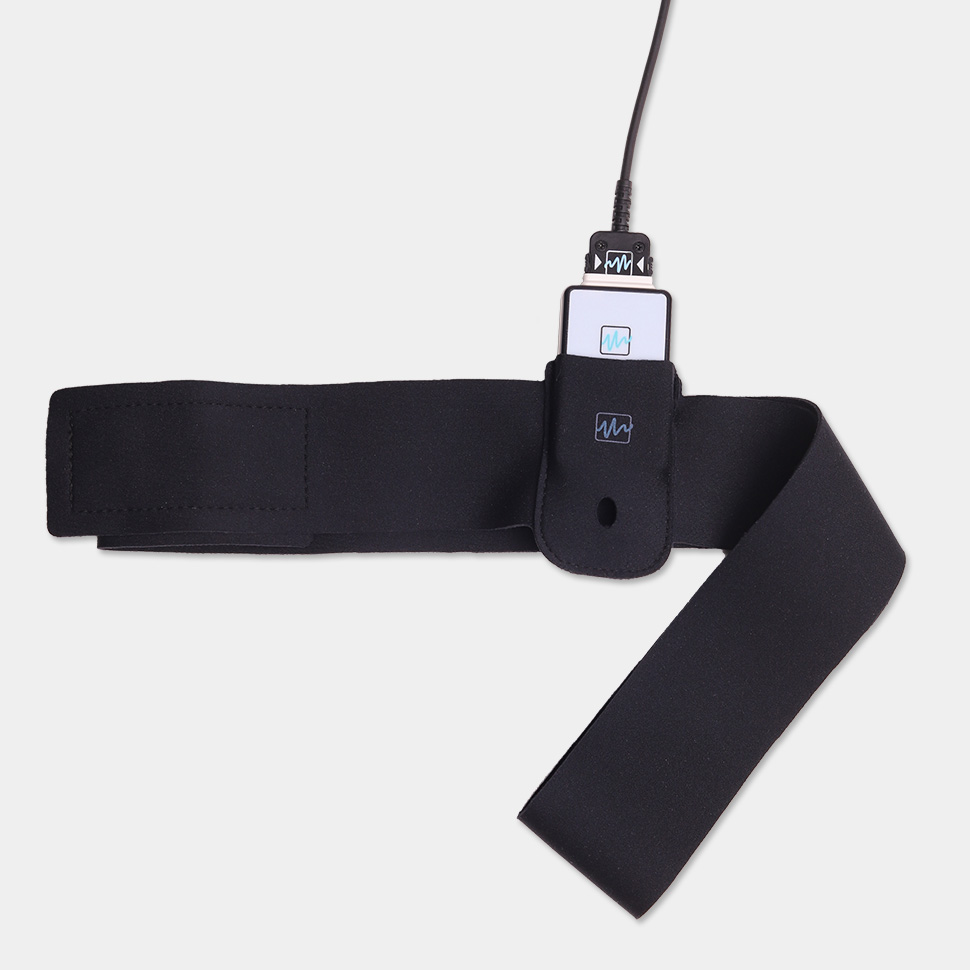

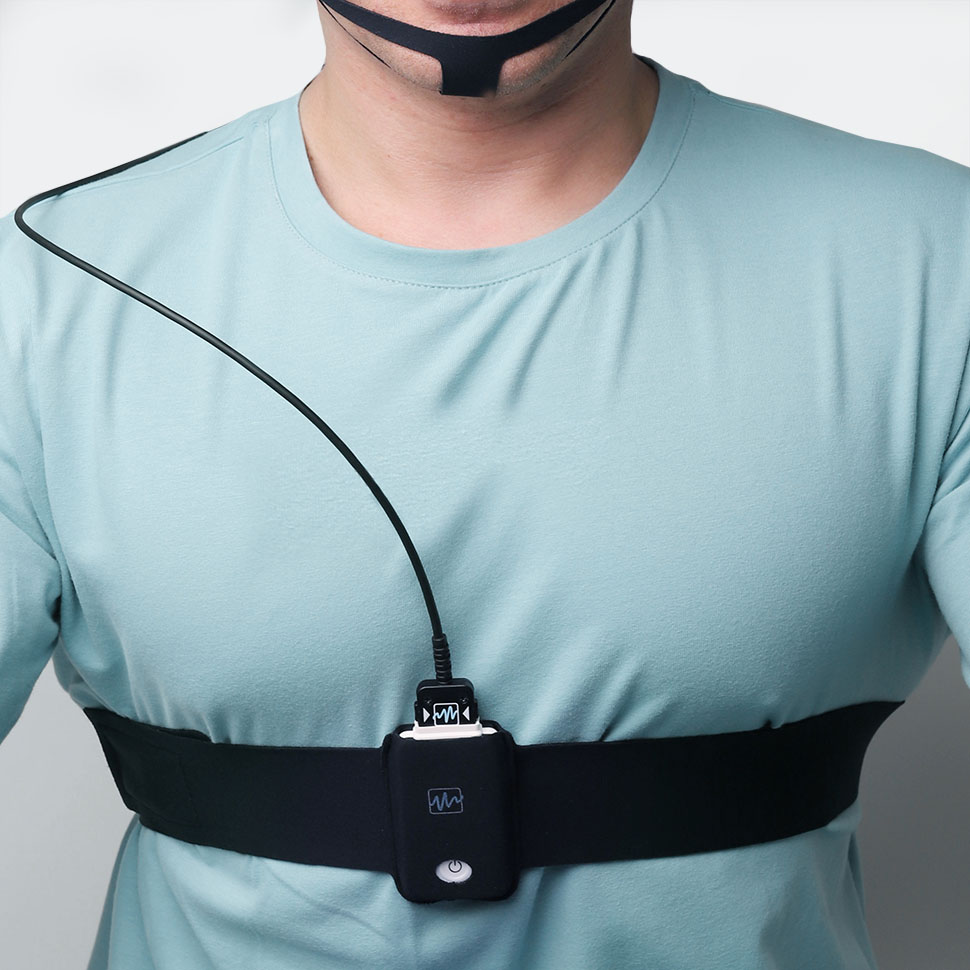

Пояс нагрудный NeoRec 21,
-
Эксплуатационная документация,
-
Чемодан для хранения.
Программное обеспечение NeoRec для работы с усилителем необходимо загрузить с сайта производителя
| Размер | Назначение | Обхват головы | Цвет ткани или шва |
|---|---|---|---|
| XL | Взрослые | 60-66 см | Зеленый |
| XL/L | Взрослые | 57-63 см | Зеленый+синий |
| L | Взрослые (большинство) | 54-60 см | Синий |
| L/M | Подростки, взрослые | 51-57 см | Синий+красный |
| M | Дети, подростки | 48-54 см | Красный |
| M/S | Дети до 5 лет | 45-51 см | Красный+желтый |
| S | Дети до 2-х лет | 42-48 см | Желтый |
| S/XS | Дети до 1 года | 39-45 см | Желтый+зеленый |
| XS | Дети до 4-х месяцев | 36-42 см | Зеленый |
