ELECTRODE SET-52
ELECTRODE SET-52

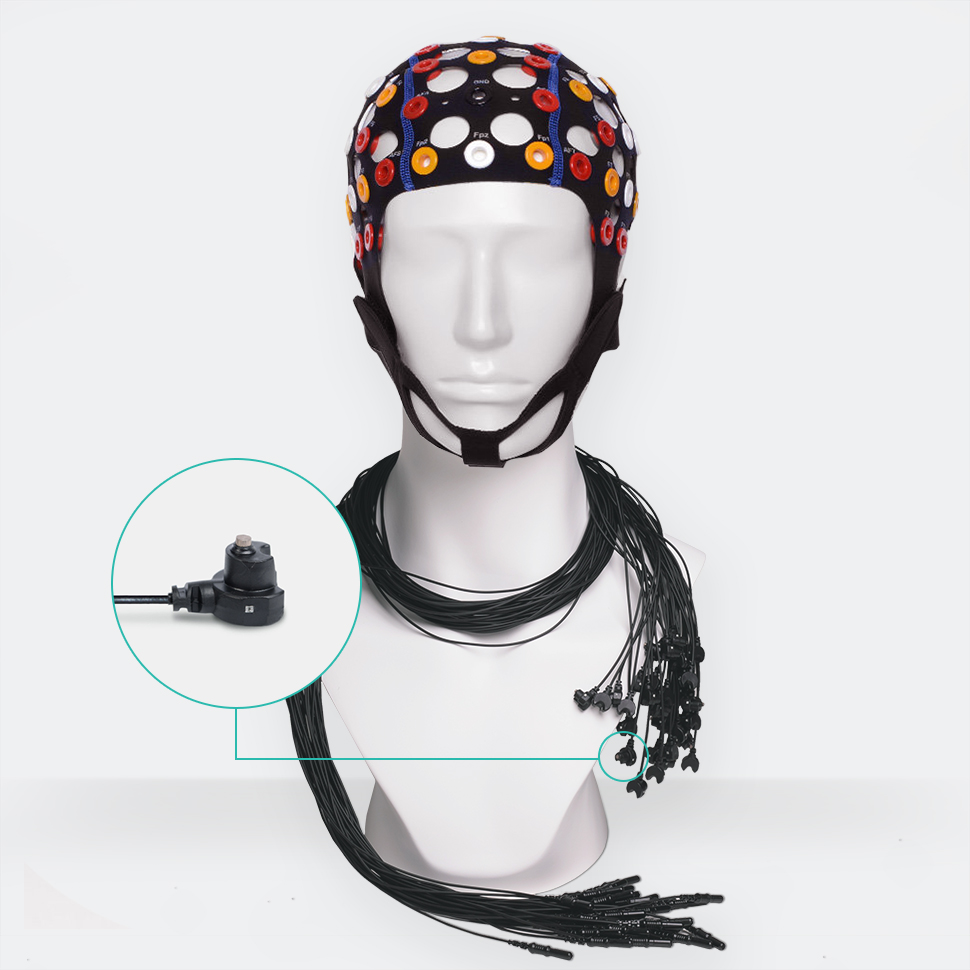

ELECTRODE SET – это комплект из съёмных Ag/AgCl sintered электродов MCScap‑E с разъёмами TouchProof 1,5 мм (DIN 42 802‑ST) и текстильных шлемов MCScap® с кольцами. ELECTRODE SET может применяться для проведения рутинного ЭЭГ обследования, научно-исследовательской ЭЭГ. Электродный шлем предназначен для использования совместно с электроэнцефалографами и усилителями биологических сигналов.

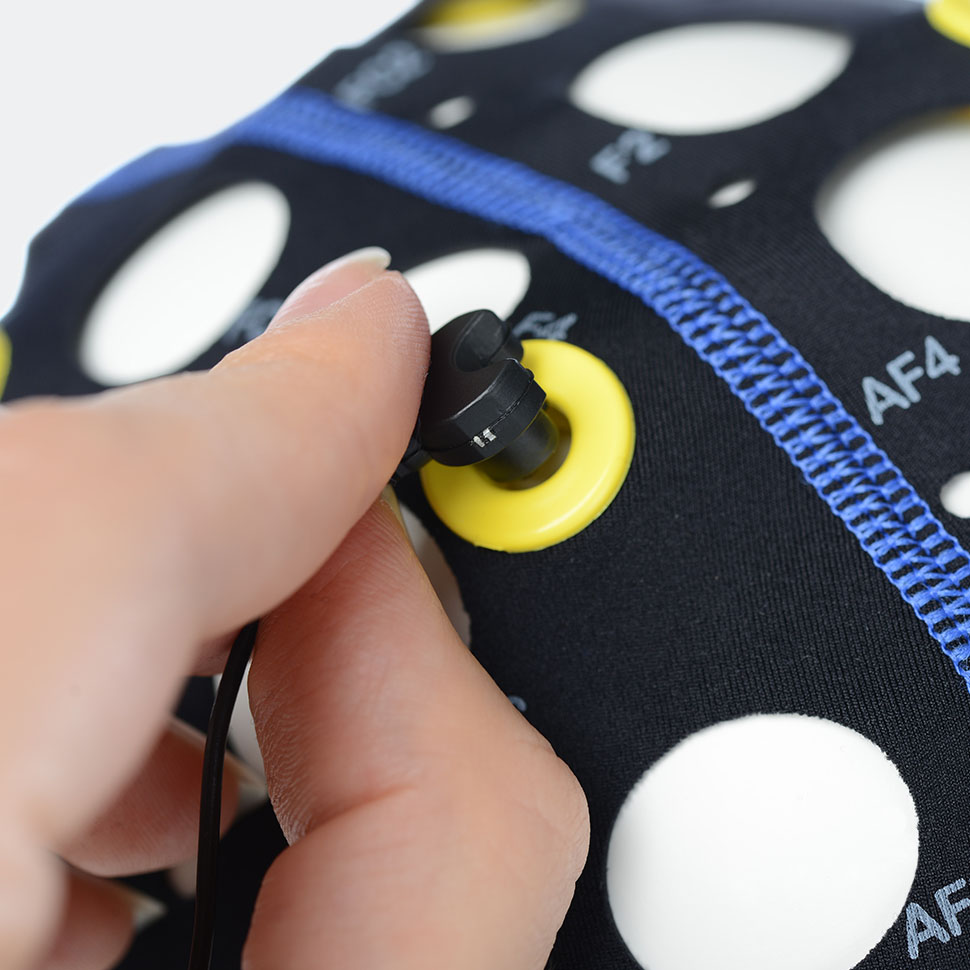

Текстильный шлем изготовлен из эластичного материала, сохраняющего форму и размер. Шлем обеспечивает точное положение электродов на голове без дополнительных измерений и регулировки. Большие отверстия предусмотрены для вентиляции и обеспечения доступа к электродам и коже пациента. Шлем фиксируется на голове с помощью подбородника или нагрудного ремня. Шлемы имеют маркировку согласно системе 10‑10. Идентификация размера шлема осуществляется по цвету шва. Кольца в шлеме предназначены для установки точечных электродов типа MCScap‑E.

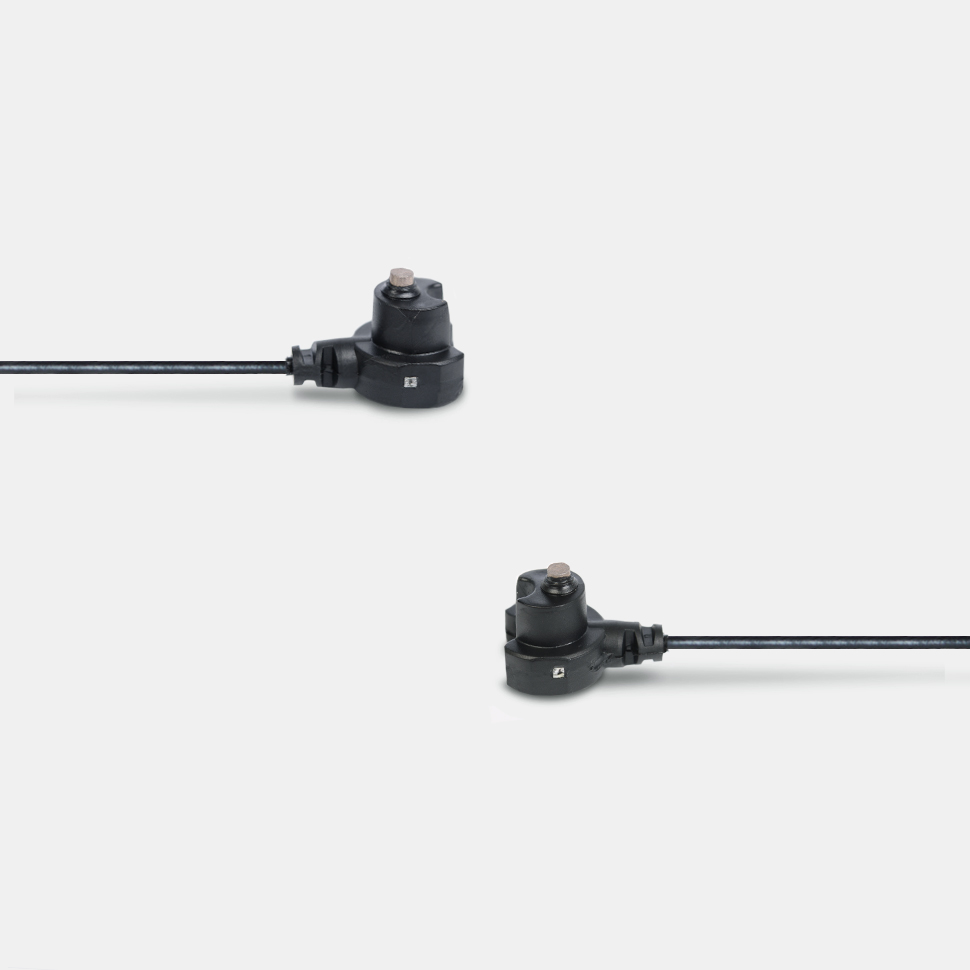

MCScap‑E – это точечный Ag/AgCl sintered электрод для регистрации ЭЭГ. MCScap‑E предназначен для исследований, требующих частой установки и быстрого извлечения электродов для очистки и дезинфекции. Используется совместно со шлемами MCScap с фиксирующими кольцами. Материал электрода Ag/AgCl sintered гарантирует минимальную поляризацию и долговременную стабильность сигнала, а также повышенный ресурс электрода.
Комплект электродов с разъёмами TouchProof 1,5 мм является универсальным и подходит к большинству ЭЭГ-усилителей.
| Рекомендовано для видов ЭЭГ-исследований | рутинная ЭЭГ, научно-исследовательская ЭЭГ |
| Рекомендованное положение тела при обследовании | сидя |
| Модель электродов | MCScap‑E |
| Материал токосъёмной поверхности электрода | Ag/AgCl sintered (цельнопрессованный) |
| Материал корпуса электрода | полиуретан |
| Применение электродного контактного вещества | требуется |
| Площадь токосъёмной поверхности электрода | 4 мм2 |
| Диаметр токосъёмной поверхности (диаметр области контактирования электродного вещества с кожей) | 8 мм |
| Площадь контакта электродного вещества с кожей | 50,2 мм2 |
| Внешний диаметр электрода в месте соприкосновения с кожей | 15,8 мм |
| Расстояние от поверхности кожи до токосъёмной поверхности электрода | 0,7 мм |
| Диаметр отверстия для добавления электродного контактного вещества | 2,8 мм |
| Максимальная разность потенциалов (поляризация) | не более 50 мВ |
| Сопротивление изоляции электродов | не менее 1000 МОм |
| Электрическая прочность изоляции электродов | 1500 В |
| Полное сопротивление электрода | не более 5 кОм |
| Тип разъёма | TouchProof 1,5 мм (DIN 42 802‑ST) |
| Длина провода электрода | 1,2 м |
| Количество ЭЭГ-электродов | 52 |
| Позиции электродов | произвольная установка |
| Ушные фиксаторы | да |
| Маркировка посадочных мест | да |
| Маркировка электродов | ярлыки в комплекте |
| Количество текстильных шлемов в комплекте | 3 |
| Масса электродного шлема | < 500 г |
| Масса изделия (масса нетто) | < 1250 г |
-

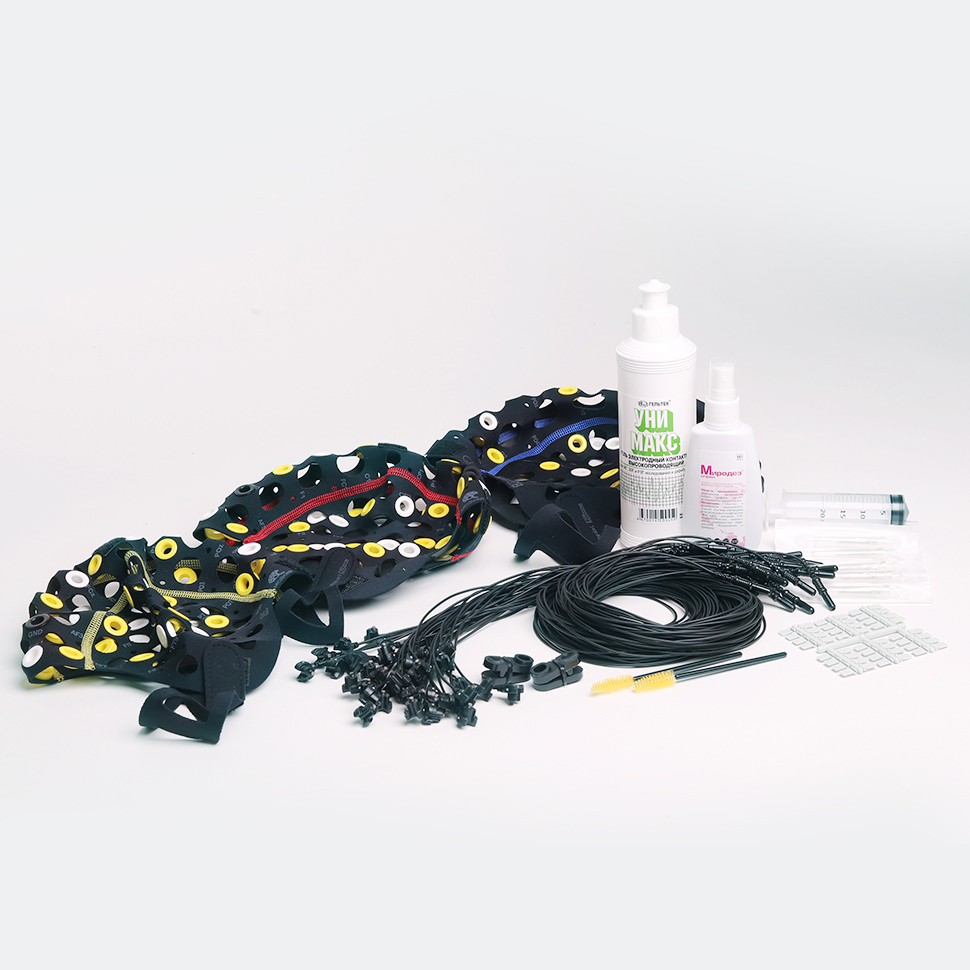

Текстильные шлемы с кольцами MCScap‑51 - 3 шт.,
-
Ag/AgCl sintered электроды MCScap‑E c разъёмом TouchProof 1,5 мм - 52 шт.,
-
Ярлыки для электродов,
-
Ушные фиксаторы MCScap‑A - 2 шт.,
-
Установочный комплект (ЭЭГ гель, спрей для дезинфекции, шприц, игла многоразовая, щеточки - 2 шт.),
-
Эксплуатационная документация,
-
Сумка для хранения.
| Размер | Назначение | Обхват головы | Цвет ткани или шва |
|---|---|---|---|
| Универсальный |
L (54-60 см) M (48-54 см) S (42-48 cм) |
||
| Взрослый |
XL/L (57-63 см) L (54-60 см) L/M (51-57 см) |
||
| Детский |
M (48-54 см) M/S (45-51 см) S (42-48 см) |
