NVX2cap адаптер электродный
NVX2cap адаптер электродный

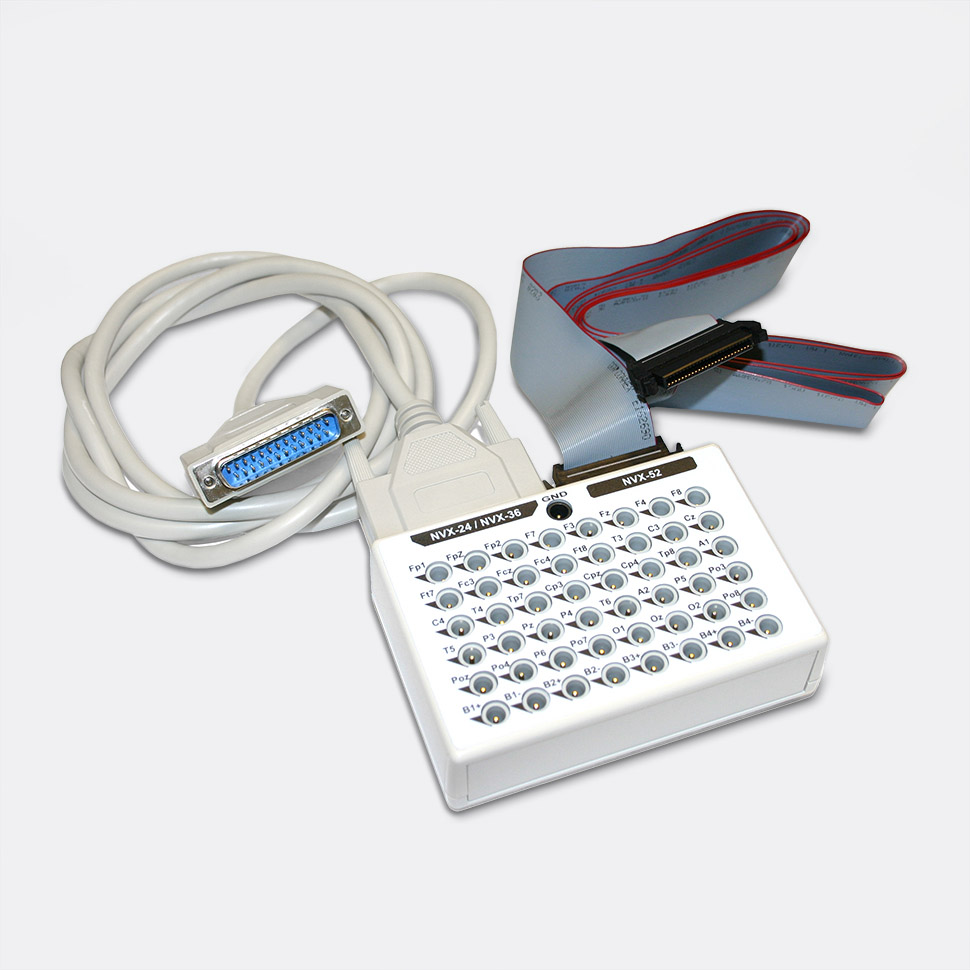

Адаптер электродный NVX2CAP – это пассивный адаптер (коммутатор) для подключения ЭЭГ электродов с разъемом TouchProof 1,5 мм (DIN 42 802‑ST) к ЭЭГ усилителям.
Адаптер электродный NVX2CAP может быть использован в случаях, когда нужно оперативное отключение или подключение установленных на пациенте электродов к ЭЭГ усилителю, например, при регистрации сомнограммы, или когда необходимо увеличить расстояние от пациента до усилителя.
Маркировка отведений на адаптере соответствует системе 10-10.
Внимание!
-
Увеличение расстояния от электродов до усилителя в общем случае увеличивает уровень помех от внешних источников (наводок) на сигнале.
-
Соединительный кабель длиной 1,8 м, применяемый в NVX2CAP, имеет собственную межпроводную емкость до 200 пФ. К примеру, при межэлектродном сопротивлении 10 кОм, сигнал дополнительно будет ослаблен не более, чем на 0,2% на частоте 150 Гц, но на частоте 80 кГц ослабление будет уже 30%.
| Тип разъёма для подключения к шлему | 49 TouchProof 1,5 мм (DIN 42 802‑BU) |
| Тип разъёма для подключения к усилителю | DB‑25M или KEL50F (8830E‑050‑170, KEL Corp.) |
| Максимальное число электродов для подключения | 49 |
| Длина кабеля с разъемом DB‑25M | 1,8 ±0,05 м |
| Длина кабеля с разъемом KEL50F | 0,3 ±0,02 м |
| Масса изделия (масса нетто) | < 500 г |
- Адаптер электродный NVX2CAP,
- кабель 1,8 м для подключения к усилителям с разъёмом DB‑25F,

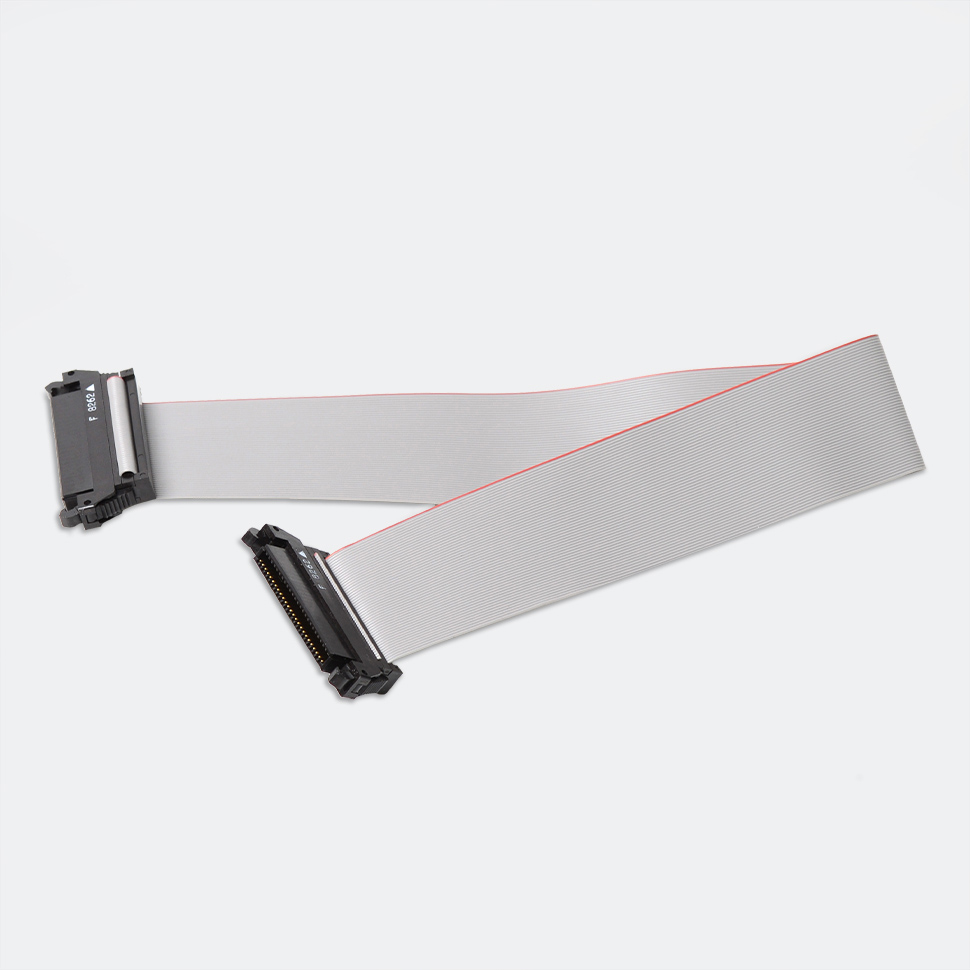

- кабель 0,3 м плоский для подключения к усилителям с разъёмом KEL50,
- эксплуатационная документация.
Не нашли свой усилитель? Свяжитесь, пожалуйста, с нами: +7 499 404-31-41, shop@mcscap.ru или по форме обратной связи
