MCScap-CS22SS red
MCScap-CS22SS red

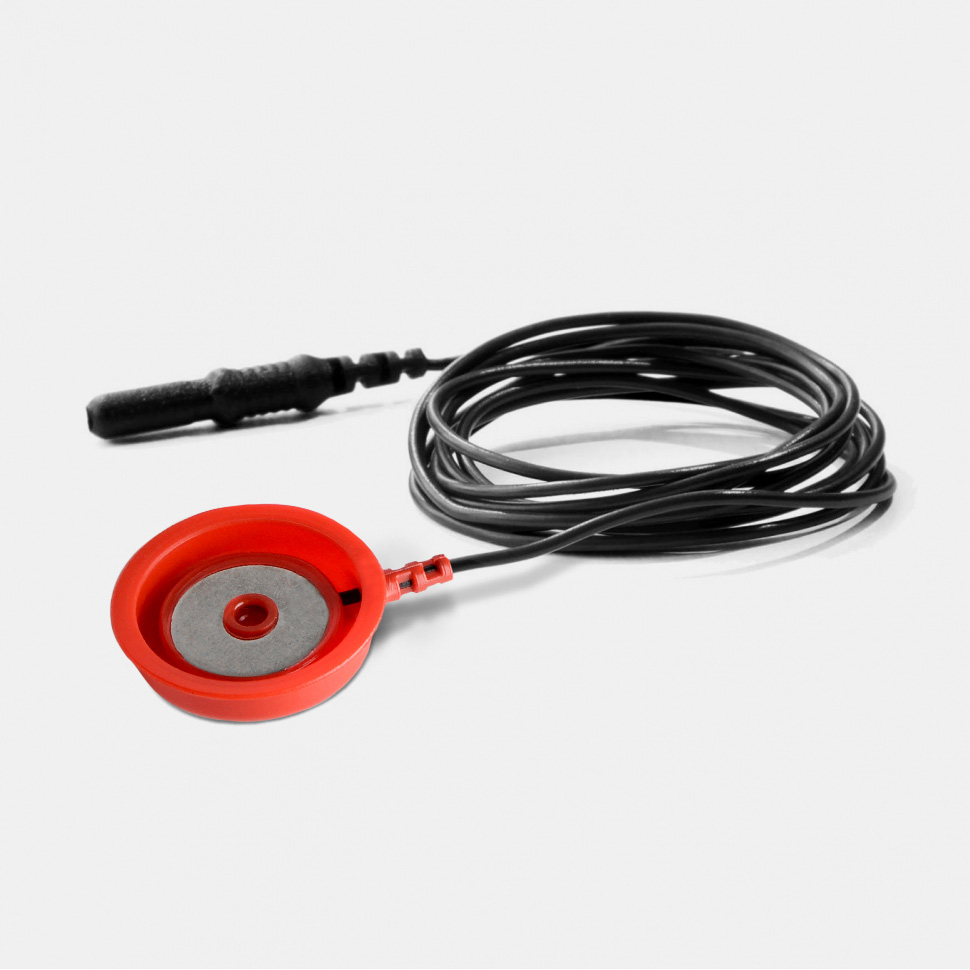

MCScap-CS22SS – это многоразовый электрод диаметром 22 мм из низкокоррозионной нержавеющей стали, предназначенный для проведения транскраниальной электрической стимуляции. Электрод MCScap-CS22SS, по сравнению с MCScap-CS22 гораздо менее склонен к деградации (коррозии) при использовании в режимах стимуляции постоянным током (tDCS – transcranial dirrect current stimulation), переменным током с постоянной составляющей (monopolar tACS) и микрополяризации, однако не обеспечивает качественную регистрацию ЭЭГ.
При применении электродов в режиме стимуляции следует учитывать рекомендованные научным или клиническим сообществом максимально допустимые значения плотности тока, которые зависят от величины и формы тока. Примеры расчета плотности тока для MCScap-CS22 и MCScap-CS22SS электродов для ряда значений тока стимуляции приведены в таблице.
| Ток стимуляции | Плотность тока |
|---|---|
| 4 мА | 1.05 мА/см2 (10.5 А/м2) |
| 3 мА | 0.79 мА/см2 (7.9 А/м2) |
| 2 мА | 0.53 мА/см2 (5.3 А/м2) |
| 1 мА | 0.26 мА/см2 (2.6 А/м2) |
| 500 мкА | 0.13 мА/см2 (1.3 А/м2) |

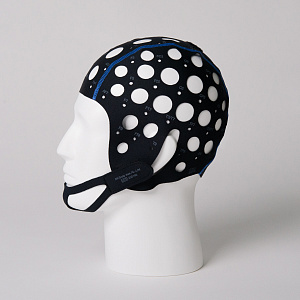

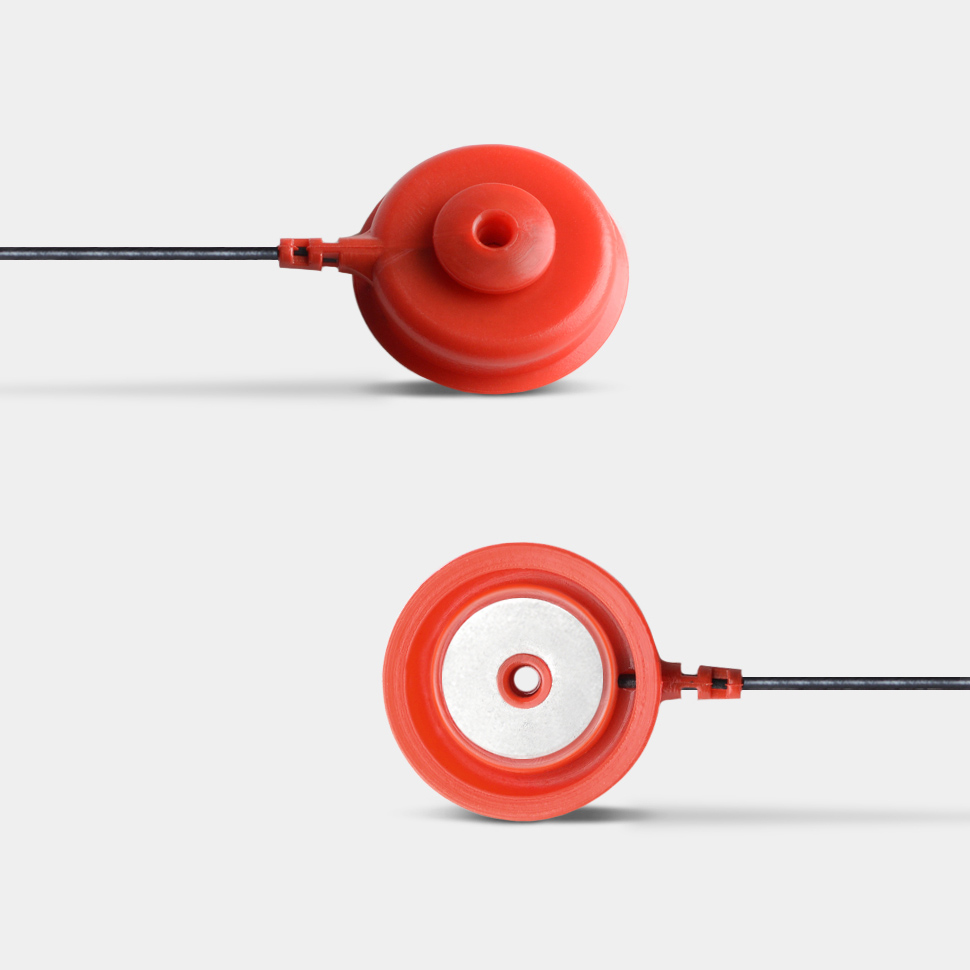

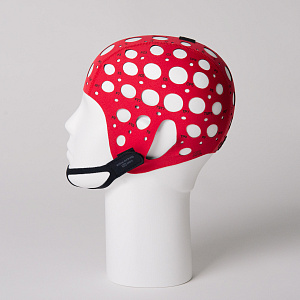

Электрод состоит из электропроводящего диска с отверстием в центре, окруженного литым корпусом с упругим кольцом-юбкой, обеспечивающим комфортное прилегание к коже и увеличенную площадь контакта. Электроды MCScap-CS22SS предназначены для установки в текстильные шлемы MCScap®. Электроды закрепляются с внутренней стороны шлема, а провода выпускаются через вентиляционные отверстия.
Электрод имеет универсальный разъем TouchProof 1,5 мм, который подходит к большинству ЭЭГ усилителей.
| Материал токосъёмной поверхности электрода | Низкокоррозионная нержавеющая сталь AISI 316 |
| Материал корпуса электрода | полиуретан |
| Площадь токосъёмной поверхности электрода | 176 мм2 |
| Внутренний диаметр электрода в месте соприкосновения электродного контактного вещества с кожей | 22 мм |
| Площадь контакта электродного вещества с кожей | 380 мм2 |
| Внешний диаметр электрода в месте соприкосновения с кожей | 26 мм |
| Расстояние от поверхности кожи до токосъёмной поверхности электрода | 2,5 мм |
| Диаметр отверстия для добавления геля | 2,8 мм |
| Максимально допустимый ток, протекающий через электрод в режиме стимуляции | 10 мА |
| Максимальное рабочее напряжение | 100 В |
| Максимальная разность потенциалов (поляризация) | не более 50 мВ |
| Сопротивление изоляции электродов | не менее 1000 МОм |
| Электрическая прочность изоляции электродов | 1500 В |
| Полное сопротивление электрода | не более 5 кОм |
| Длина провода электрода | 1,2 м |
| Тип разъёма | TouchProof 1,5 мм (DIN 42 802‑ST) |
| Масса изделия (масса нетто) | < 8 г |
