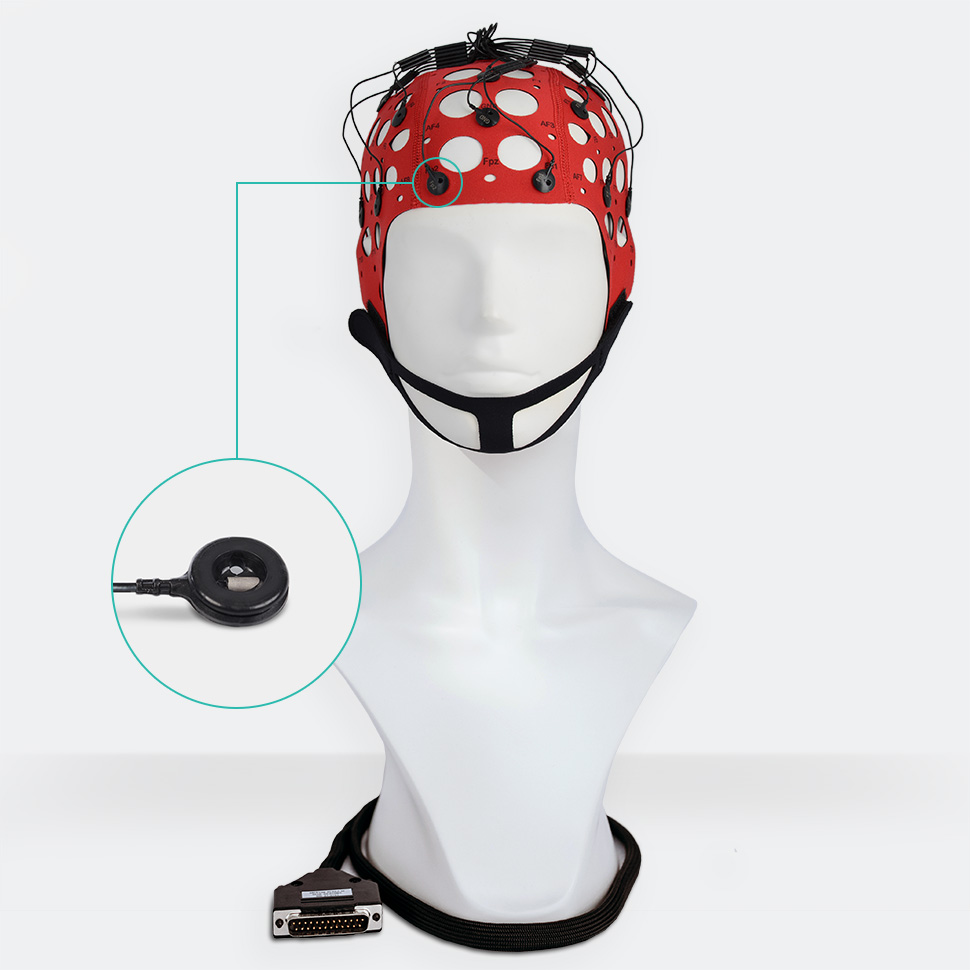

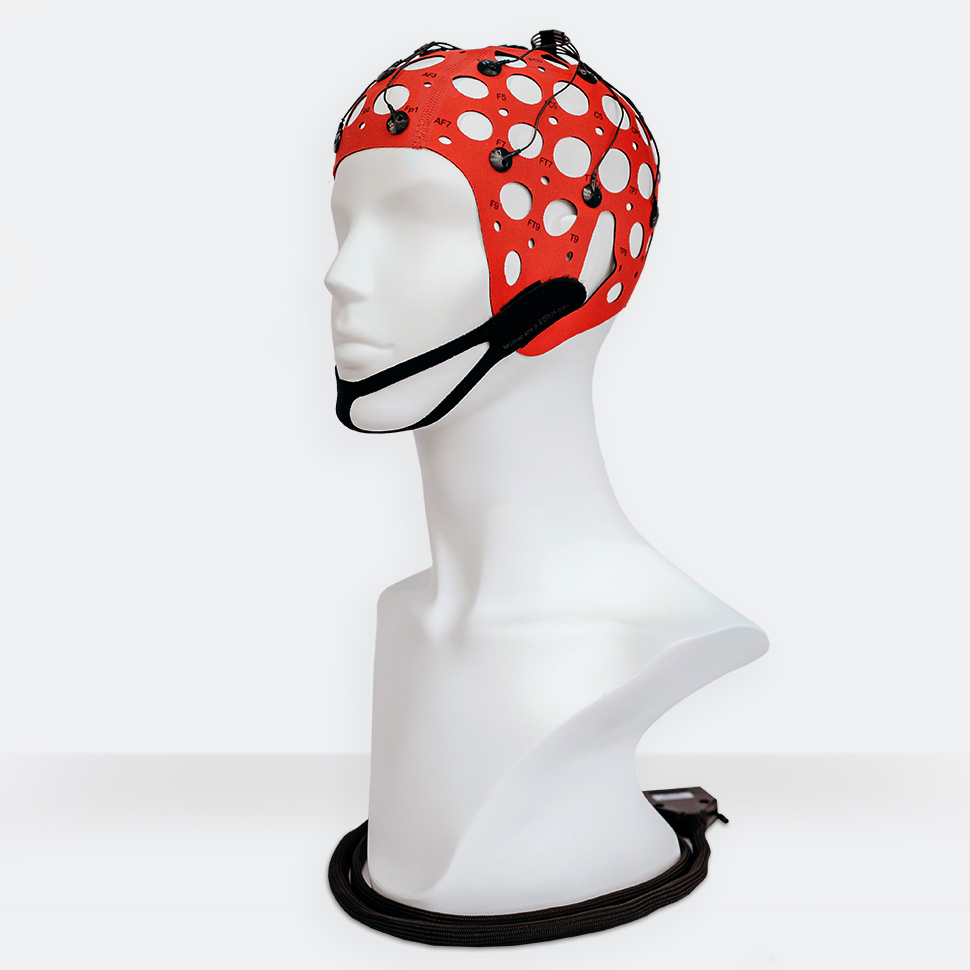

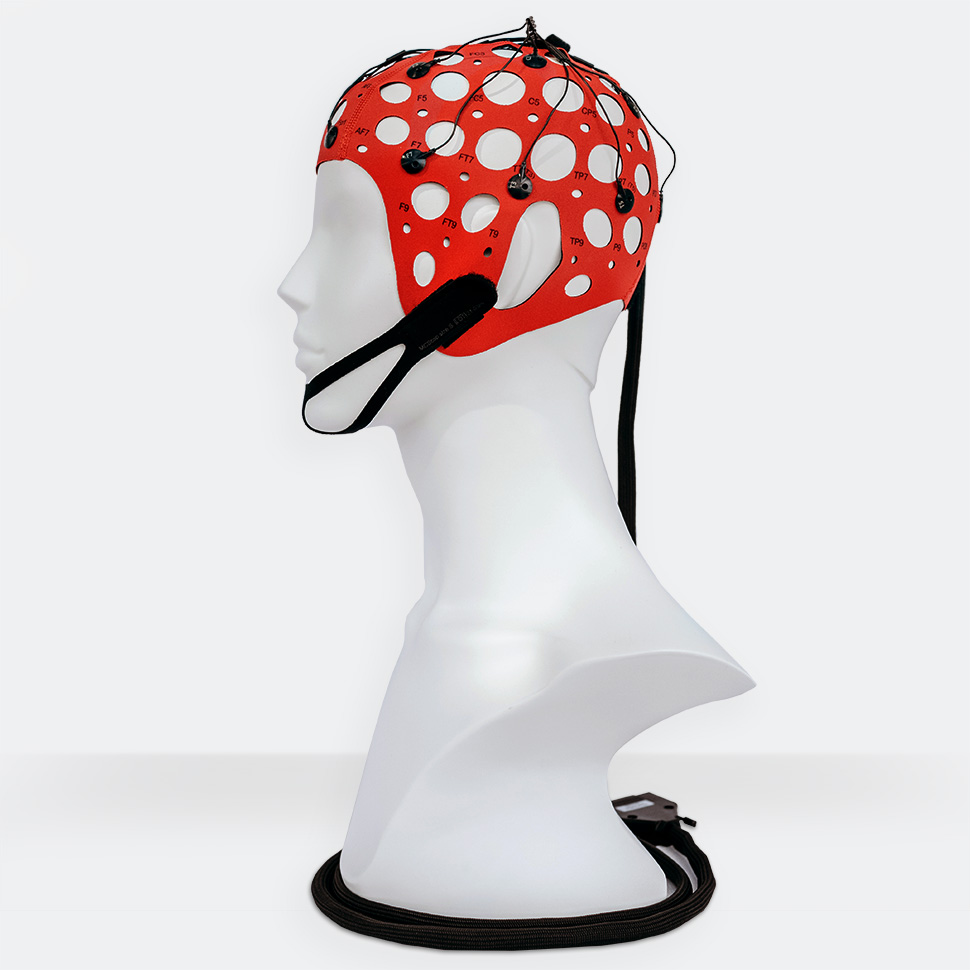

Электродный шлем SLEEP – это текстильный шлем с предустановленными Ag/AgCl sintered электродами MCScap-T и общим разъемом DB-25M. Шлем предназначен для неинвазивной регистрации электрической активности головного мозга, используется совместно с электроэнцефалографами и усилителями биологических сигналов. Электродный шлем является многоразовым медицинским изделием.

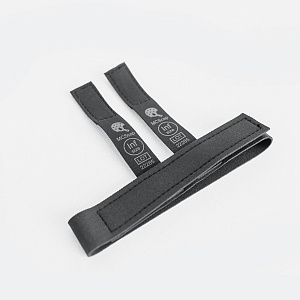

Текстильный шлем изготовлен из эластичного материала, сохраняющего форму и размер. Шлем обеспечивает точное положение электродов на голове без дополнительных измерений и регулировки. Большие отверстия предусмотрены для вентиляции и обеспечения доступа к электродам и коже пациента. Шлем фиксируется на голове с помощью подбородника или нагрудного ремня. Шлемы SLEEP имеют идентификацию размера по цвету шва и маркировку согласно системе 10-10.

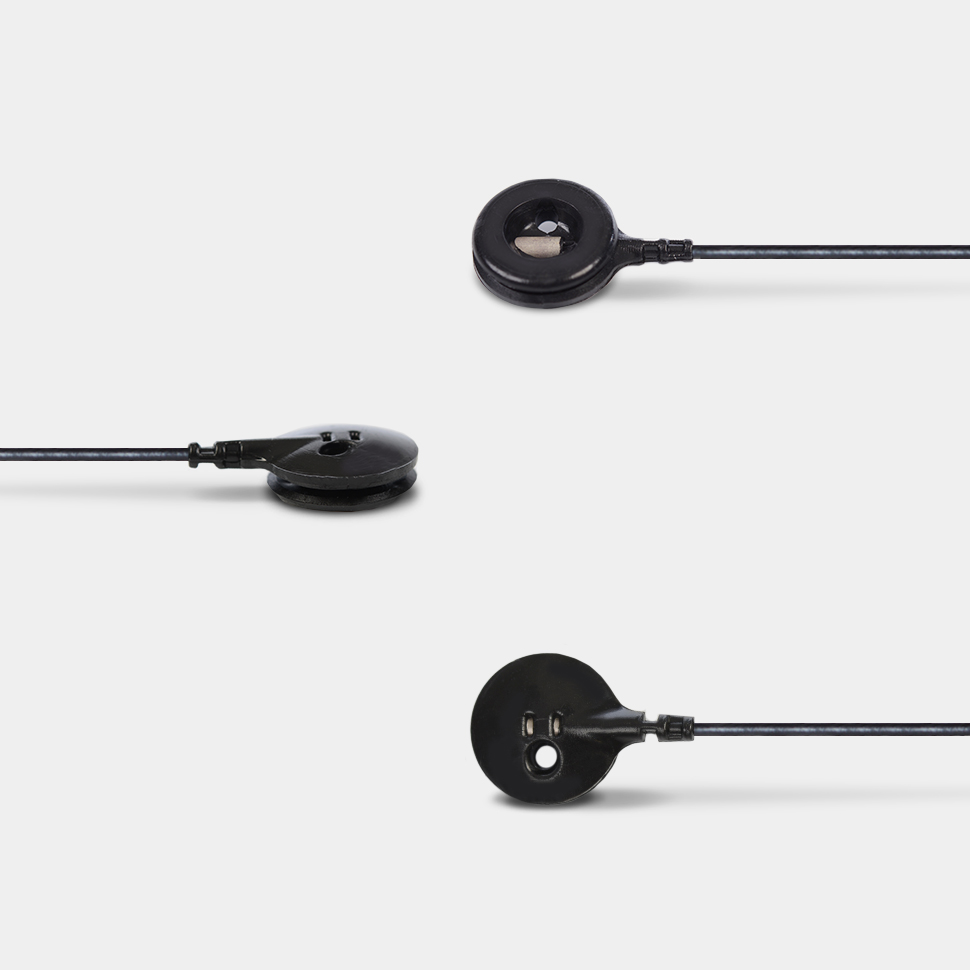

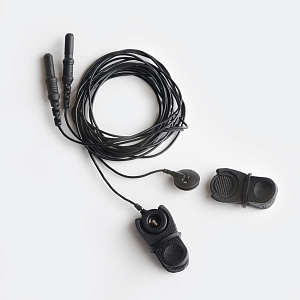

Электрод MCScap-Т предназначен для максимального комфорта пациента при обследовании в положении лёжа, например, во время ЭЭГ сна или для обследования новорождённых. Конструкция данного электрода является наиболее предпочтительной для проведения комбинированных ТМС-ЭЭГ исследований. Материал электрода Ag/AgCl sintered гарантирует минимальную поляризацию и долговременную стабильность сигнала, а также повышенный ресурс электрода. Электроды MCScap выполнены в пластиковом корпусе для уменьшения артефактов при движении. Токопроводящая поверхность электродов MCScap не имеет прямого контакта с кожей. Контакт обеспечивается электропроводящим веществом. Для добавления электропроводящего геля в электродах предусмотрено отверстие. Возможно использование с электропроводящей пастой. Электроды имеют дополнительную маркировку, что позволяет легко сменить текстильную основу при ее износе.
Модель электродов | MCScap-T |
Материал токосъемной поверхности электрода | Ag/AgCl sintered (цельнопрессованный) |
Материал корпуса электрода | полиуретан |
Площадь токосъемной поверхности электрода | 7 мм2 |
Внутренний диаметр электрода в месте соприкосновения электродного контактного вещества с кожей | 6 мм |
Площадь контакта электродного вещества с кожей | 28,3 мм2 |
Внешний диаметр электрода в месте соприкосновения с кожей | 11,5 мм |
Расстояние от поверхности кожи до токосъемной поверхности электрода | 1,6 мм |
Диаметр отверстия для добавления геля | 2,8 мм |
Максимальная разность потенциалов (поляризация) | не более 50 мВ |
Сопротивление изоляции электродов | не менее 1000 МОм |
Электрическая прочность изоляции электродов | 1500 В |
Полное сопротивление электрода | не более 5 кОм |
Тип разъема | DB-25M |
Длина электродного шлейфа | 1,5 м |

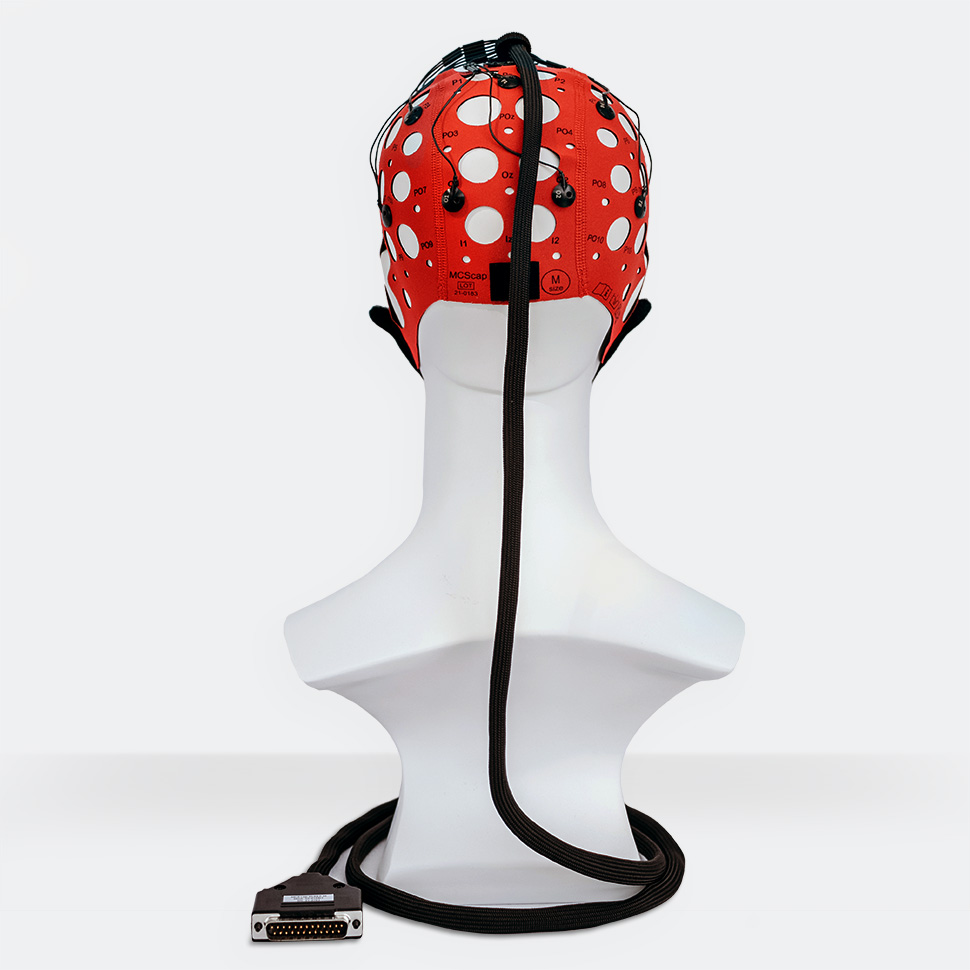

Выход электродного шлейфа из шлема | макушка |
Количество электродов / отведений | 20 / 19 |

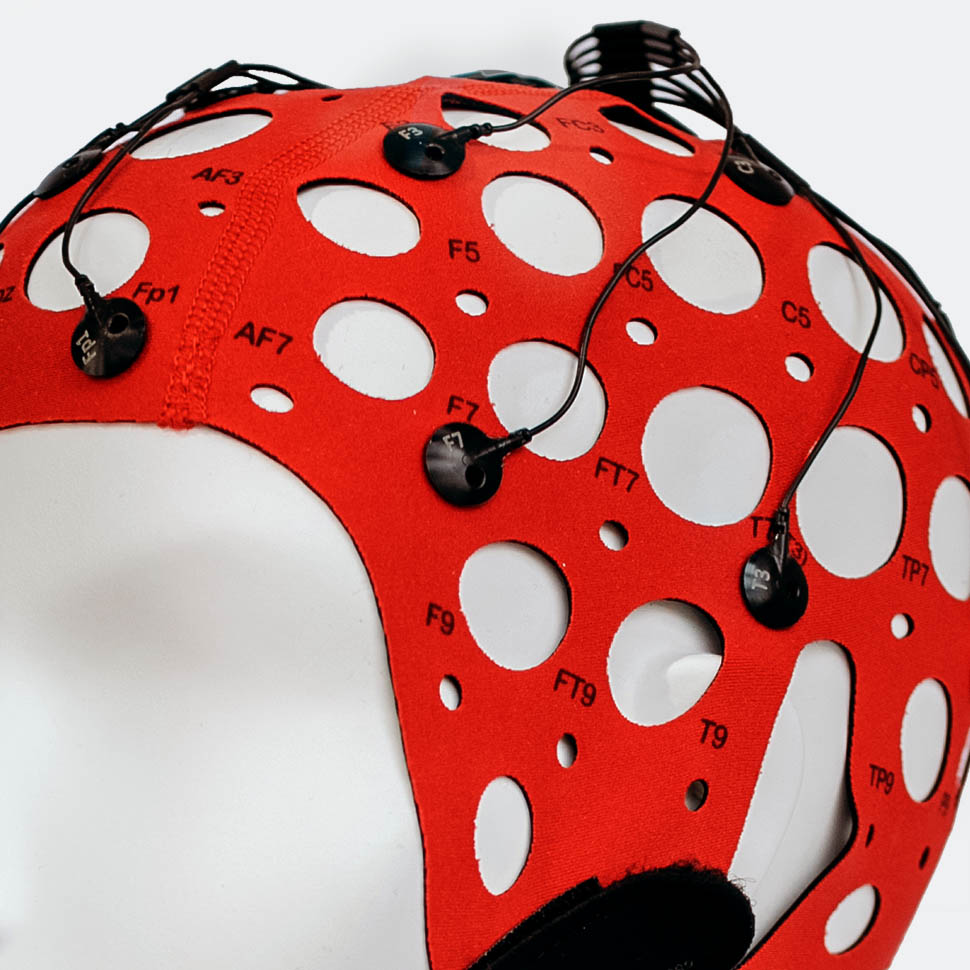

Позиции электродов | Fp1, Fp2, F3, F4, C3, C4, P3, P4, O1, O2, F7, F8, Т3, T4, T5, T6, Cz, Fz, Pz, GND |
Ушные электроды | нет |
Маркировка посадочных мест | да |
Маркировка электродов | да |
Масса | 800 г |

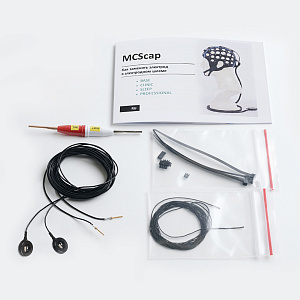

- Электродный шлем SLEEP,
- установочный комплект (гель, шприц, игла, щеточка),
- эксплуатационная документация.

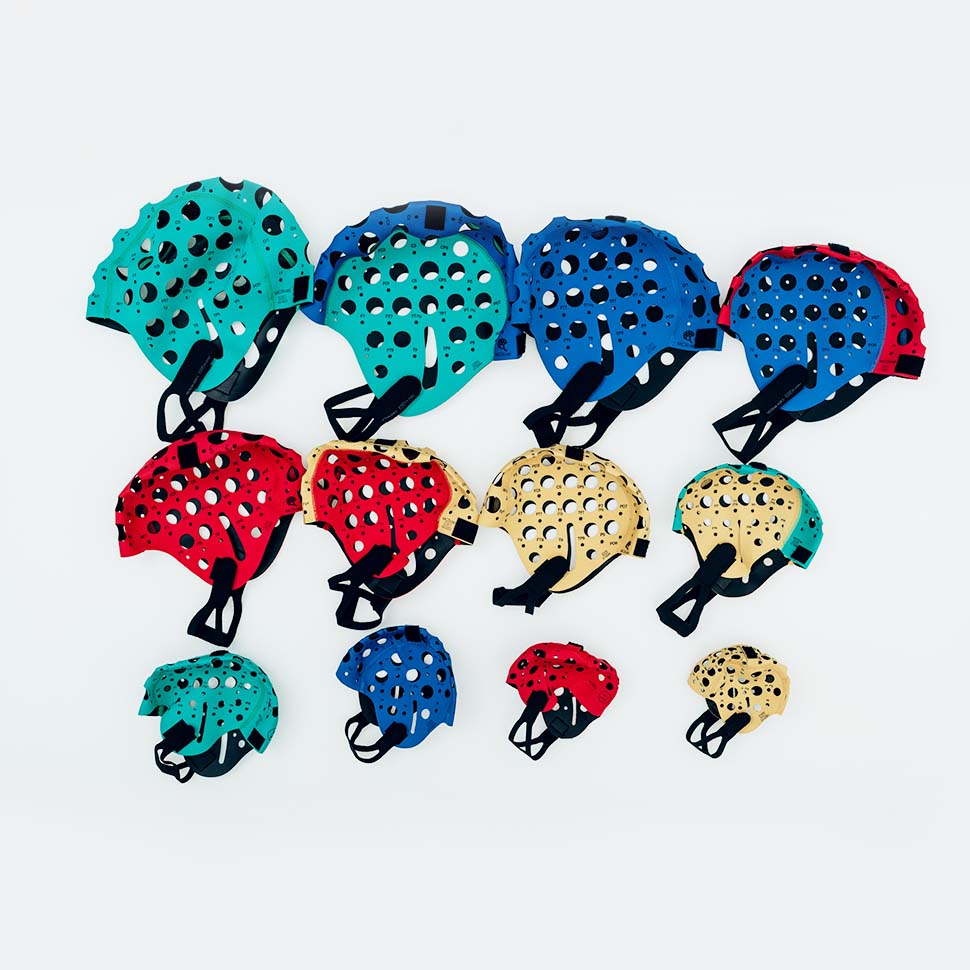

Размер | Назначение | Обхват головы |
---|---|---|
XL | Взрослые | 60-66 см |
XL/L | Взрослые | 57-63 см |
L | Взрослые (большинство) | 54-60 см |
L/M | Подростки, взрослые | 51-57 см |
M | Дети, подростки | 48-54 см |
M/S | Дети до 5 лет | 45-51 см |
S | Дети до 2-х лет | 42-48 см |
S/XS | Дети до 1 года | 39-45 см |
XS | Дети до 4-х месяцев | 36-42 см |
Inf I | Новорождённые до 1-го месяца | 32-36 см |
Inf II | Новорождённые, недоношенные | 28-32 см |
Inf III | Новорождённые, недоношенные | 24-28 см |
Обратите внимание!
Стандартное исполнение данного электродного шлема соответствует международной системе 10 — 20, 19 каналов (20 электродов).
Ваш усилитель может быть совместим со стандартным исполнением электродного шлема, но иметь большее количество каналов.
