Текстильный шлем с предустановленными Ag/AgCl sintered электродами MCScap‑NTC и общим разъемом DB‑25M.
Размер
Количество
В корзину
Обзор
Характеристики
Состав комплекта
Размеры шлемов
Совместимость с ЭЭГ усилителями

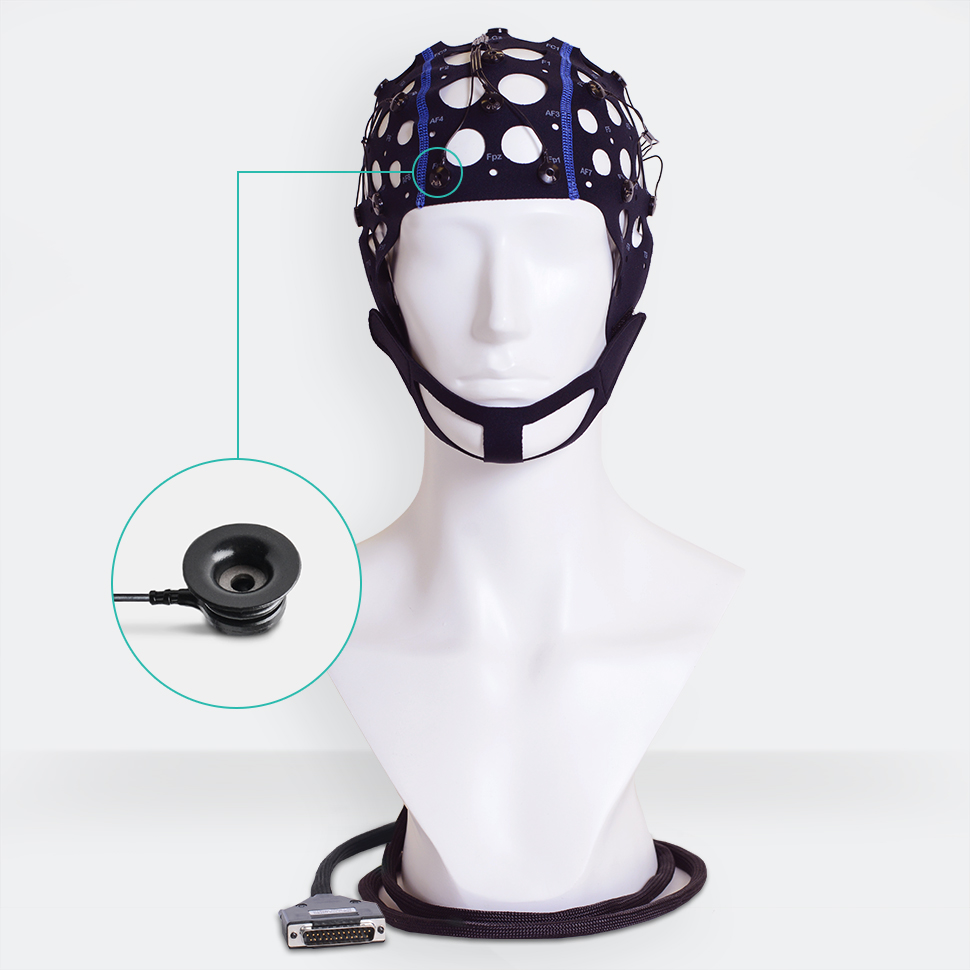

Электродный шлем PROFESSIONAL – это текстильный шлем с предустановленными Ag/AgCl sintered электродами MCScap‑NTC и общим разъемом DB‑25M. Шлем предназначен для неинвазивной регистрации электрической активности головного мозга, используется совместно с электроэнцефалографами и усилителями биологических сигналов. Электродный шлем является многоразовым медицинским изделием.

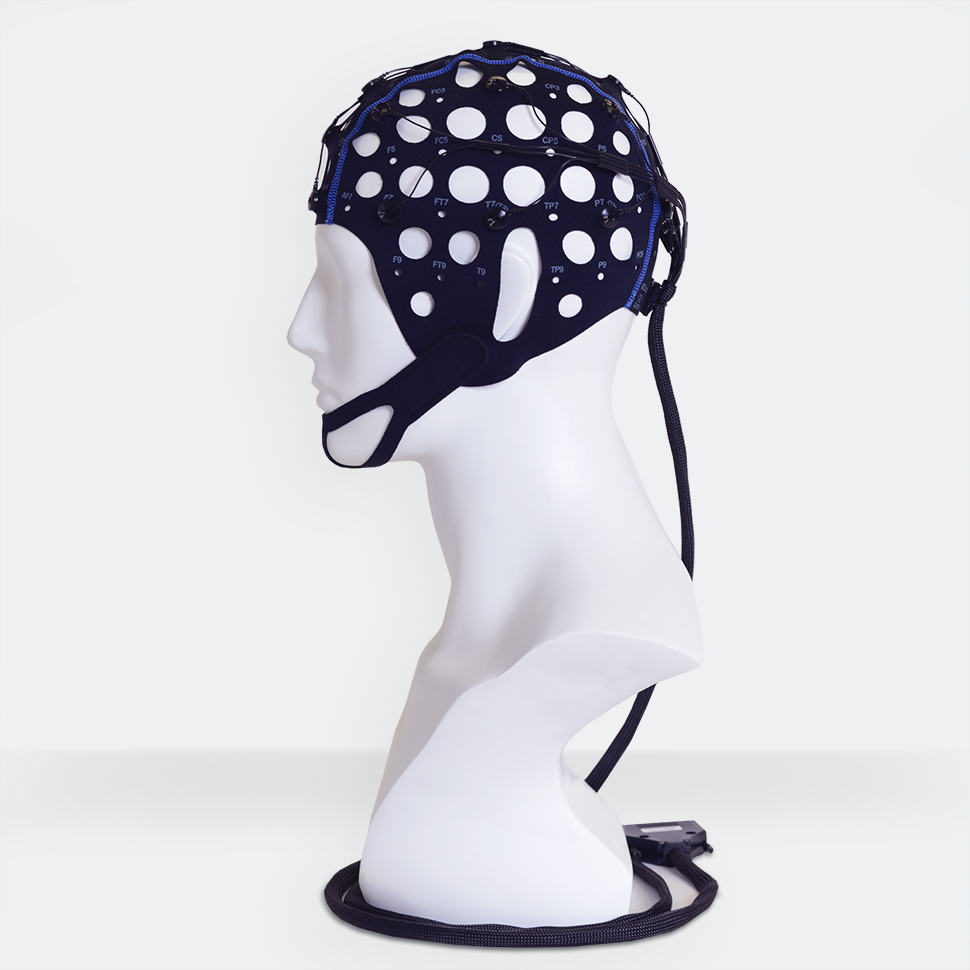

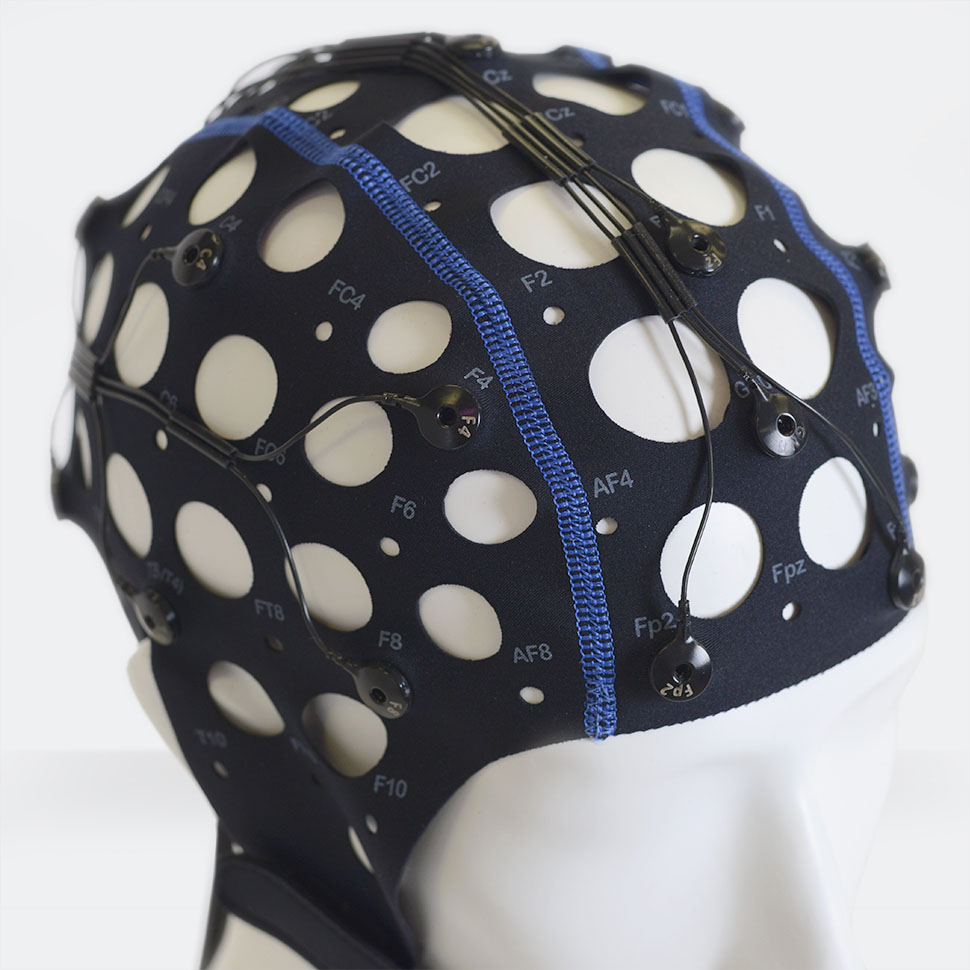

Текстильный шлем изготовлен из эластичного материала, сохраняющего форму и размер. Шлем обеспечивает точное положение электродов на голове без дополнительных измерений и регулировки. Большие отверстия предусмотрены для вентиляции и обеспечения доступа к электродам и коже пациента. Шлем фиксируется на голове с помощью подбородника или нагрудного ремня. Шлемы имеют маркировку согласно системе 10‑10. Идентификация размера шлема осуществляется по цвету материала или по цвету шва.

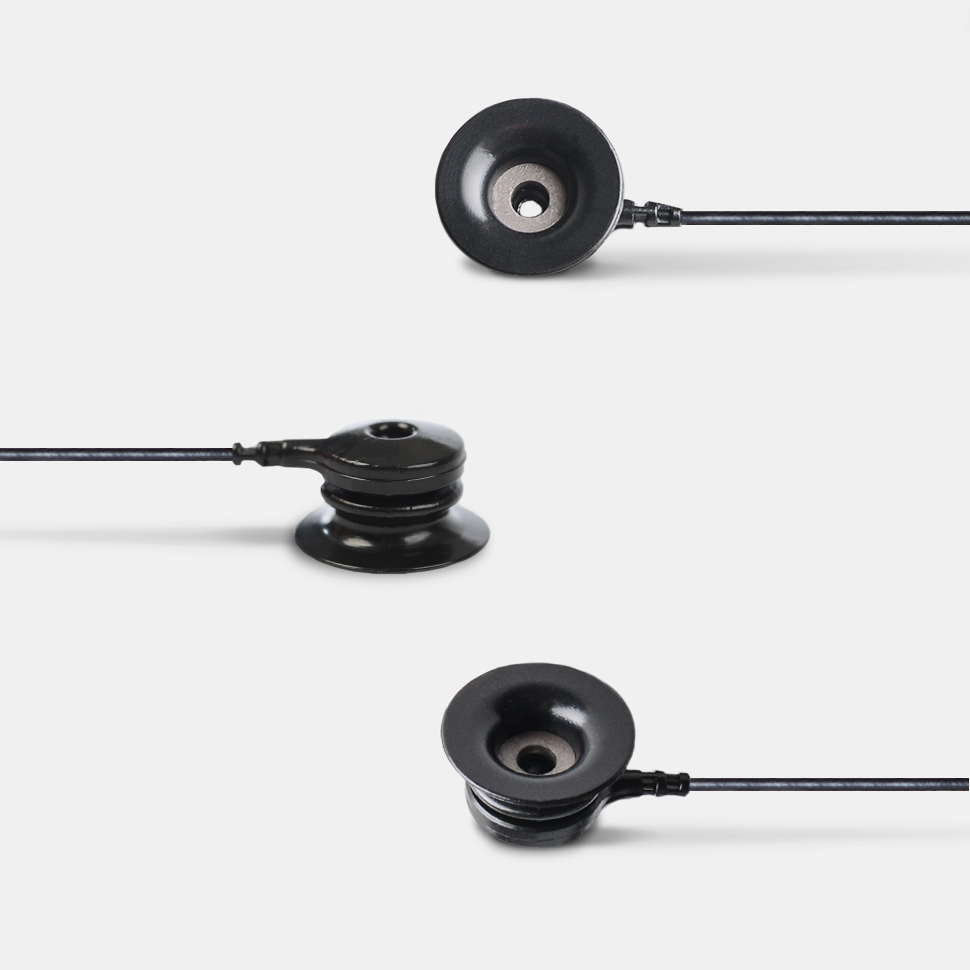

MCScap‑NTC – это чашечный с юбкой Ag/AgCl sintered электрод для регистрации ЭЭГ.  Форма электрода в виде чаши с широкой юбкой позволяет добиться плотного прилегания к голове пациента и обеспечивает комфорт на протяжении всего исследования, а также не позволяет электродному гелю вытекать за пределы корпуса электрода. Материал электрода Ag/AgCl sintered гарантирует минимальную поляризацию и долговременную стабильность сигнала, а также повышенный ресурс электрода. Токосъёмная поверхность электродов MCScap не имеет прямого контакта с кожей. Контакт обеспечивается электропроводящим веществом. Для добавления электропроводящего геля в электродах предусмотрено отверстие. Электроды имеют маркировку на корпусе, что позволяет легко сменить текстильную основу при ее износе.

Модель электродов MCScap‑NTC
Материал токосъёмной поверхности электрода Ag/AgCl sintered (цельнопрессованный)
Материал корпуса электрода полиуретан
Площадь токосъёмной поверхности электрода 26 мм2
Внутренний диаметр электрода в месте соприкосновения электродного контактного вещества с кожей 10 мм
Площадь контакта электродного вещества с кожей 78,5 мм2
Внешний диаметр электрода в месте соприкосновения с кожей 15 мм
Расстояние от поверхности кожи до токосъёмной поверхности электрода 3,2 мм
Диаметр отверстия для добавления геля 2,8 мм
Максимальная разность потенциалов (поляризация) не более 50 мВ
Сопротивление изоляции электродов не менее 1000 МОм
Электрическая прочность изоляции электродов 1500 В
Полное сопротивление электрода не более 5 кОм
Количество электродов / отведений 20 / 19
Позиции электродов Fp1, Fp2, F3, F4, C3, C4, P3, P4, O1, O2, F7, F8, Т3, T4, T5, T6, Cz, Fz, Pz, GND
Тип разъёма DB‑25M
Длина электродного шлейфа 1,5 м

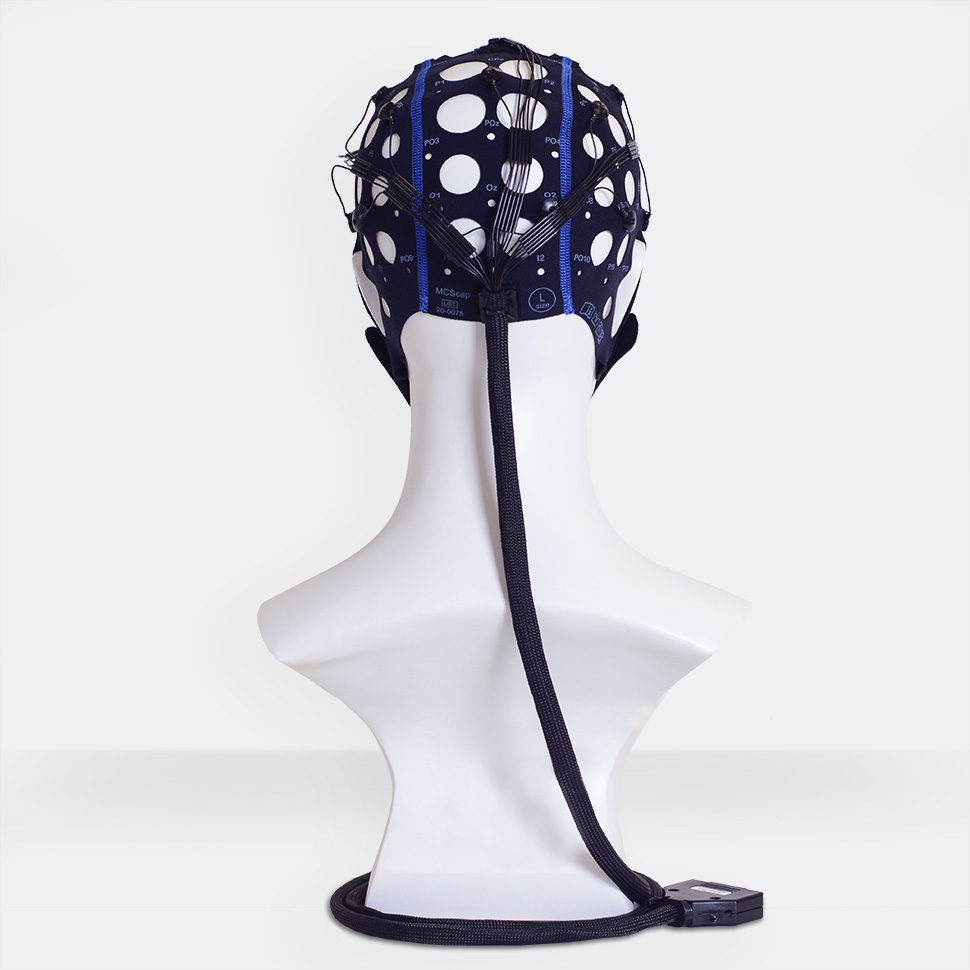

Выход электродного шлейфа из шлема затылок
Ушные электроды нет
Маркировка посадочных мест да
Маркировка электродов да
Масса электродного шлема < 250 г
Масса изделия (масса нетто) < 850 г
  • Электродный шлем PROFESSIONAL,

  • запасной электрод,

  • установочный комплект (гель, шприц, игла, щеточка),

  • эксплуатационная документация,

  • сумка для хранения.

Размер Назначение Обхват головы Цвет ткани или шва
XL Взрослые 60-66 см Зеленый
XL/L Взрослые 57-63 см Зеленый+синий
L Взрослые (большинство) 54-60 см Синий
L/M Подростки, взрослые 51-57 см Синий+красный
M Дети, подростки 48-54 см Красный
M/S Дети до 5 лет 45-51 см Красный+желтый
S Дети до 2-х лет 42-48 см Желтый

Обратите внимание!
Стандартное исполнение данного электродного шлема соответствует международной системе 10 — 20, 19 каналов (20 электродов).
Ваш усилитель может быть совместим со стандартным исполнением электродного шлема, но иметь большее количество каналов.
Если Вам необходима полная схема с максимальным количеством каналов, Вы можете заказать данный электродный шлем через электронную форму или связаться с нами +7 (499) 404-31-41, shop@mcscap.ru

Модель ЭЭГ усилителя
Совместимость с электродным шлемом
МБН24 МБН
Да
Мицар-ЭЭГ-03/35-201 Мицар
Под Заказ
Мицар-ЭЭГ-05/70-201 Мицар
Под Заказ
Мицар-ЭЭГ-10/70-201 Мицар
Под Заказ
Мицар-ЭЭГ-202 (24+8) Мицар
Под Заказ
Мицар-ЭЭГ-202 (31+1) Мицар
Под Заказ
Мицар-ЭЭГ-202 (31+8) Мицар
Под Заказ
Неврополиграф мод. 4 Neurocor
Да
Нейро-КМ НМФ Статокин
Да
Нейрокартограф-01-МБН МБН
Да
Нейрокартограф-02-МБН МБН
Да
Нейрокартограф-03-МБН МБН
Да
Нейрон-Спектр-1 Нейрософт
Да, нужны ушные электроды
Нейрон-Спектр-2 Нейрософт
Да, нужны ушные электроды
Нейрон-Спектр-3 Нейрософт
Да
Нейрон-Спектр-4/ВПМ Нейрософт
Да
Нейрон-Спектр-4/П Нейрософт
Да
Нейрон-Спектр-5 Нейрософт
Да
Нейрон-Спектр-61 Нейрософт
Да
Нейрон-Спектр-62 Нейрософт
Да
Нейрон-Спектр-63 Нейрософт
Да
Нейрон-Спектр-64 Нейрософт
Да
Нейрон-Спектр-65 Нейрософт
Да
Нейрон-Спектр-СМ Нейрософт
Да
Нейроскоп NS400 Биола
Да, нужен адаптер TP2DB25F
Нейроскоп NS400A Биола
Да, нужен адаптер TP2DB25F
Компакт-нейро Нейротех
Под Заказ
ЭЭГА-21/26 «Энцефалан-131-03» Медиком МТД
Под Заказ
Medelec Oxford Inc.
Да, нужны адаптер TP2DB25F и дополнительный электрод
Neurofax EEG 1200 Nikon Kohden
Да, нужен адаптер TP2DB25F
Neurofax EEG 1212 Nikon Kohden
Да, нужен адаптер TP2DB25F
Neurofax EEG 1221 Nikon Kohden
Да, нужен адаптер TP2DB25F
Neurofax EEG 9110 Nikon Kohden
Да, нужен адаптер TP2DB25F
Neurofax EEG 9210 Nikon Kohden
Да, нужен адаптер TP2DB25F
Nicolet EEG v32 (CareFusion) Natus
Да, нужны адаптер TP2DB25F и дополнительный электрод
Nicolet One Viasys
Да, нужны адаптер TP2DB25F и дополнительный электрод
NVX136 Медицинские компьютерные системы
Под Заказ
NVX52 Медицинские компьютерные системы
Под Заказ
NVX36 Медицинские компьютерные системы
Да
NVX24 Медицинские компьютерные системы
Да

Не нашли свой усилитель? Свяжитесь, пожалуйста, с нами: +7 499 404-31-41, shop@mcscap.ru или по форме обратной связи
С ЭТИМ ТОВАРОМ ТАКЖЕ ПОКУПАЮТ
033-6-004

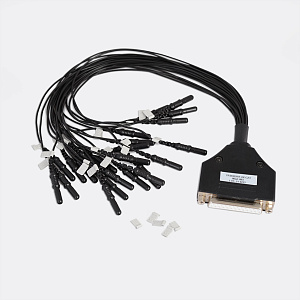

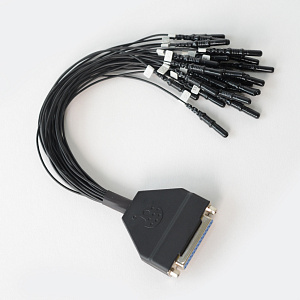

TP2DB25F адаптер электродный
Адаптер для подключения шлема с общим разъёмом DB‑25M к усилителю с разъёмом TouchProof 1,5 мм.
В наличии
6 000 руб.
В корзину
033-0-266

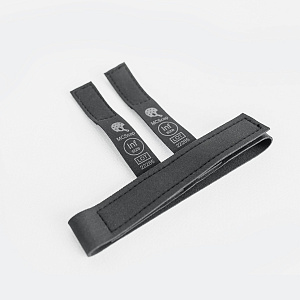

MCScap нагрудный пояс
Пояс для фиксации шлема MCScap®.
Размер
В наличии
1 500 руб.
В корзину
033-0-110

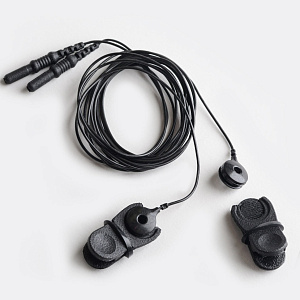

Ушные электроды PROFESSIONAL
Комплект электродов MCScap‑NT с фиксаторами для крепления на мочках ушей.
В наличии
2 460 руб.
В корзину
033-0-319

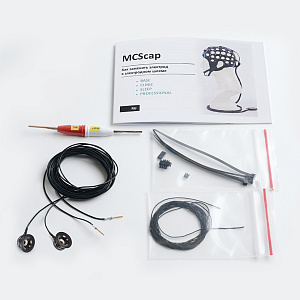

Ремонтный комплект для PROFESSIONAL
