CLINIC-TC
CLINIC-TC

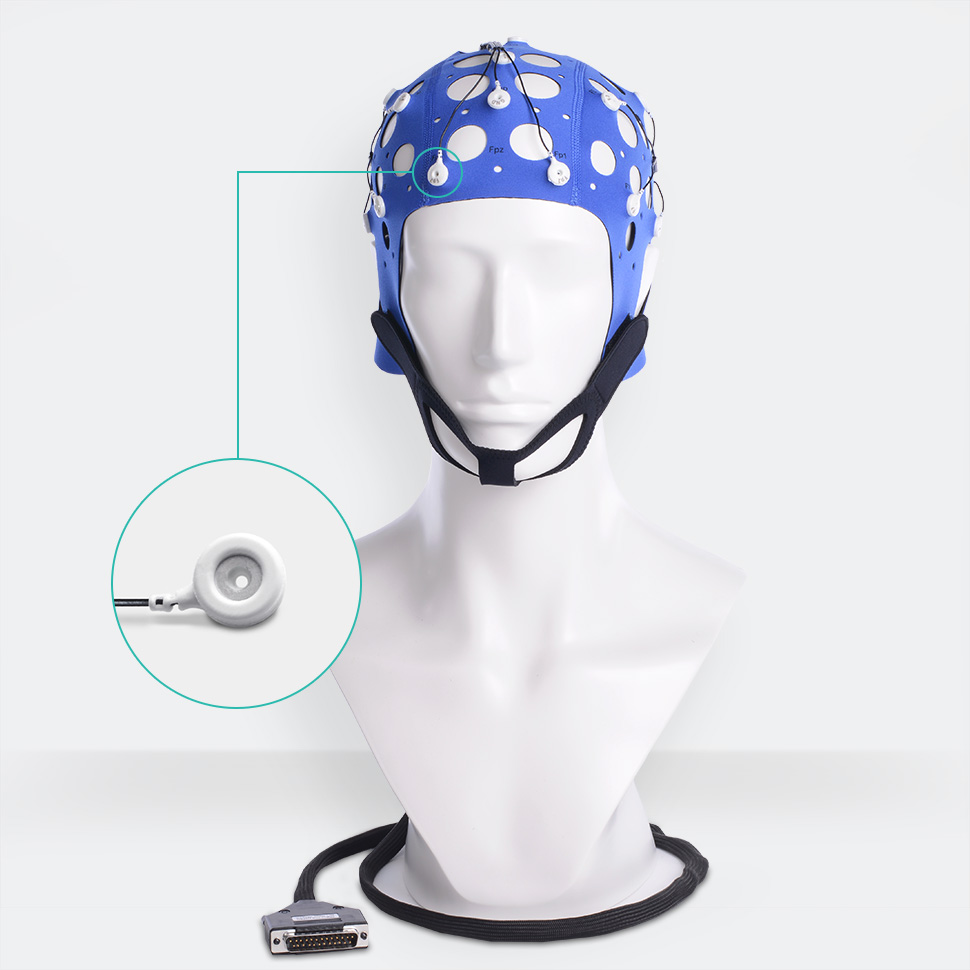

Электродный шлем CLINIC‑TC – это текстильный шлем с предустановленными Ag/AgCl электродами MCScap‑TC и общим разъемом DB‑25M. Электродный шлем CLINIC‑TC рекомендован для проведения рутинного ЭЭГ обследования. Электродный шлем предназначен для использования совместно с электроэнцефалографами и усилителями биологических сигналов. Электродный шлем является многоразовым медицинским изделием.

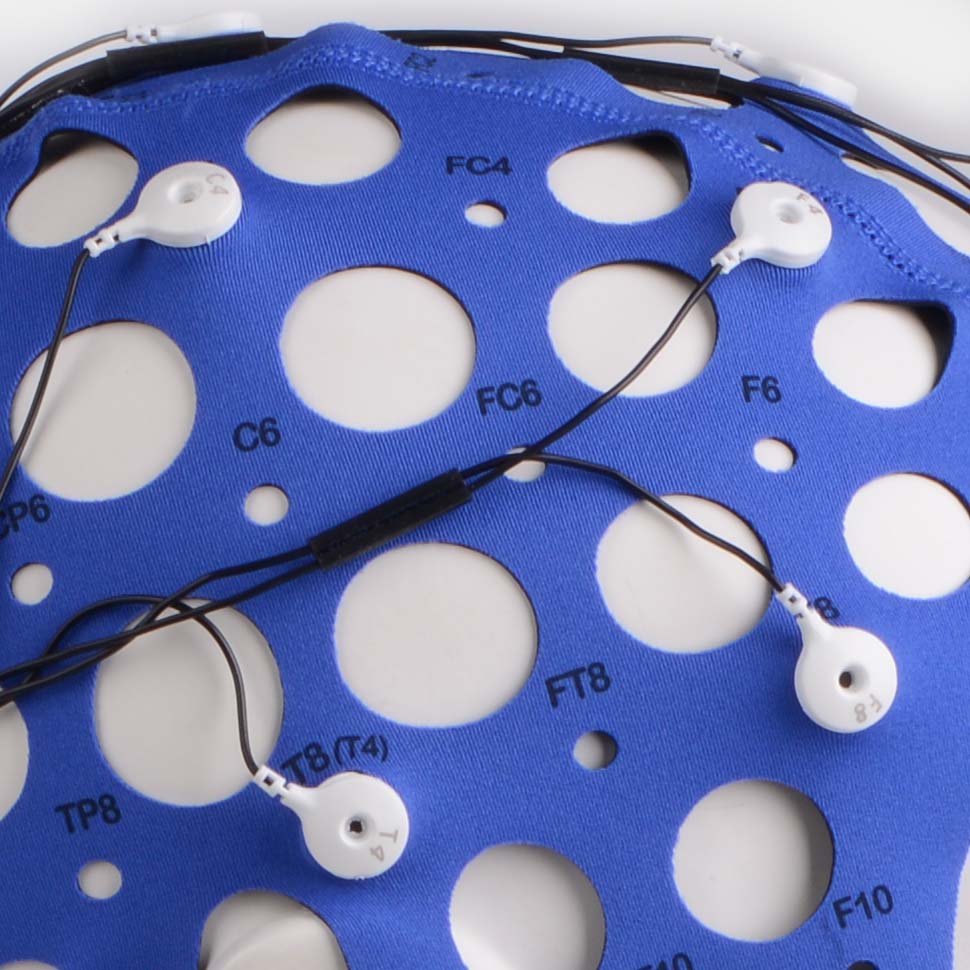

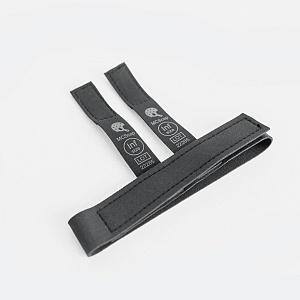

Текстильный шлем изготовлен из эластичного материала, сохраняющего форму и размер. Шлем обеспечивает точное положение электродов на голове без дополнительных измерений и регулировки. Большие отверстия предусмотрены для вентиляции и обеспечения доступа к электродам и коже пациента. Шлем фиксируется на голове с помощью подбородника или нагрудного ремня. Шлемы имеют маркировку согласно системе 10‑10. Идентификация размера осуществляется по цвету шлема.

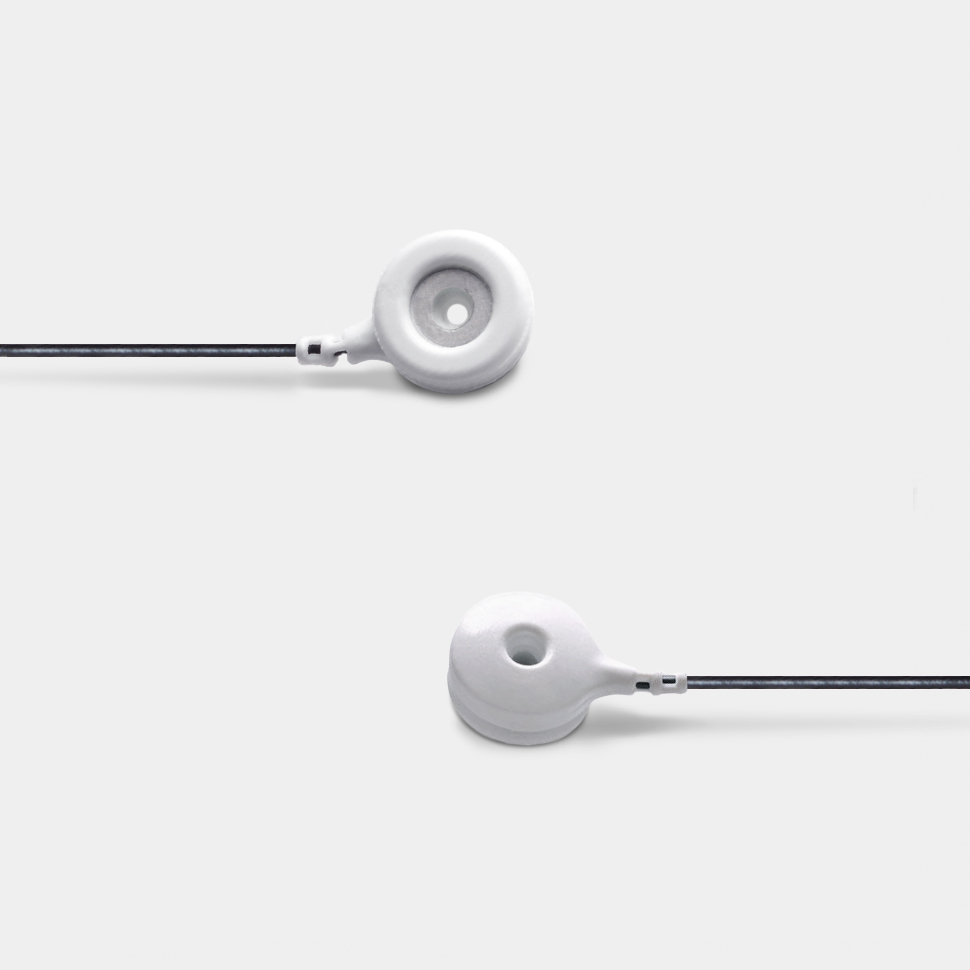

MCScap‑TC – это чашечный Ag/AgCl электрод для регистрации ЭЭГ. Форма электрода обеспечивает повышенный комфорт пациента во время исследования в течение длительного времени. Материал электрода Ag/AgCl гарантирует минимальную поляризацию и долговременную стабильность сигнала. Токосъёмная поверхность электродов MCScap не имеет прямого контакта с кожей. Контакт обеспечивается электропроводящим веществом. Для добавления электропроводящего геля в электродах предусмотрено отверстие. Электроды имеют маркировку на корпусе, что позволяет легко сменить текстильную основу при ее износе.
Выход электродного шлейфа из шлема (точка, где отдельные отведения электродов собираются в общий кабель пациента) размещается на макушке для комфортной регистрации ЭЭГ в положении лёжа.
-
Допускается изменение спецификации по предварительному согласованию. Для получения информации о возможных вариантах исполнения обратитесь к производителю.
Виды ЭЭГ исследований | рутинная ЭЭГ |
Рекомендованное положение тела при обследовании | сидя, лёжа |
Модель электродов | MCScap‑TC |
Материал токосъёмной поверхности электрода | Ag/AgCl |
Материал корпуса электрода | полиуретан |
Площадь токосъёмной поверхности электрода | 26 мм2 |
Внутренний диаметр электрода в месте соприкосновения электродного контактного вещества с кожей | 8 мм |
Площадь контакта электродного вещества с кожей | 50,2 мм2 |
Внешний диаметр электрода в месте соприкосновения с кожей | 11,9 мм |
Расстояние от поверхности кожи до токосъёмной поверхности электрода | 1,1 мм |
Диаметр отверстия для добавления геля | 2,8 мм |
Максимальная разность потенциалов (поляризация) | не более 50 мВ |
Сопротивление изоляции электродов | не менее 1000 МОм |
Электрическая прочность изоляции электродов | 1500 В |
Полное сопротивление электрода | не более 5 кОм |
Количество электродов / отведений | 20 / 19 |
Позиции электродов | Fp1, Fp2, F3, F4, C3, C4, P3, P4, O1, O2, F7, F8, Т3, T4, T5, T6, Cz, Fz, Pz, GND |

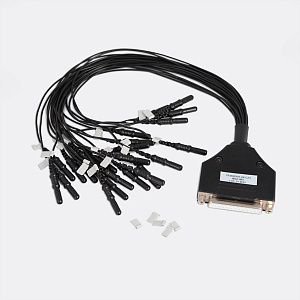

Тип разъёма | DB‑25M |
Длина электродного шлейфа | 1,5 м |
Выход электродного шлейфа из шлема | макушка |

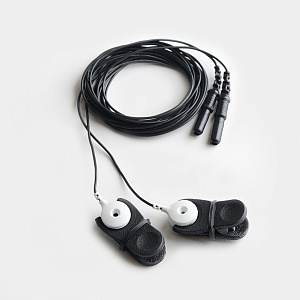

Ушные электроды | нет |
Маркировка посадочных мест | да |
Маркировка электродов | да |
Масса электродного шлема | < 250 г |
Масса изделия (масса нетто) | < 750 г |
Масса изделия в упаковке (масса брутто) | < 800 г |
-

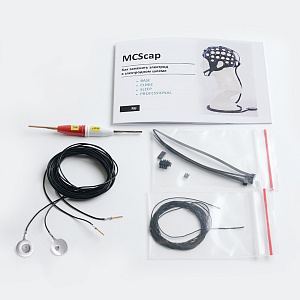

Электродный шлем CLINIC‑TC,
-
Установочный комплект (ЭЭГ гель, спрей для дезинфекции, шприц, иглы одноразовые - 5 шт., щеточки - 2 шт.),
-
эксплуатационная документация.

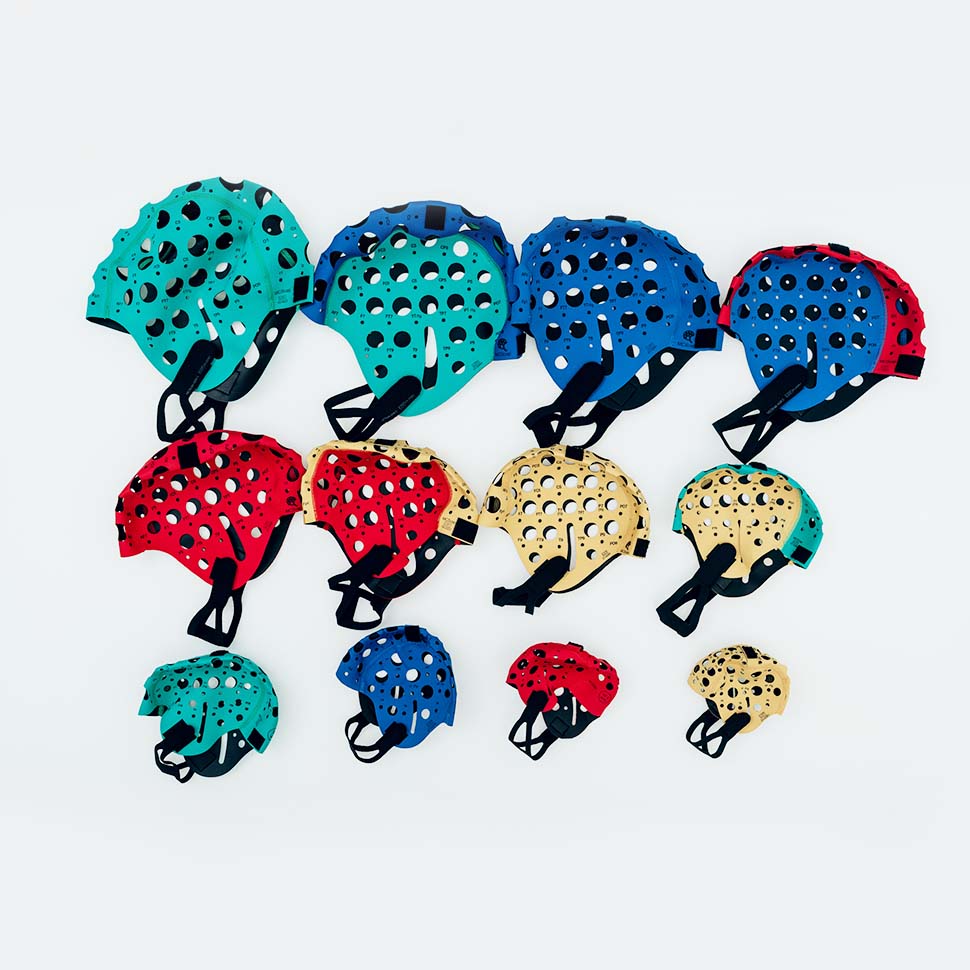

Размер | Назначение | Обхват головы | Цвет ткани или шва |
---|---|---|---|
XL | Взрослые | 60-66 см | Зеленый |
XL/L | Взрослые | 57-63 см | Зеленый+синий |
L | Взрослые (большинство) | 54-60 см | Синий |
L/M | Подростки, взрослые | 51-57 см | Синий+красный |
M | Дети, подростки | 48-54 см | Красный |
M/S | Дети до 5 лет | 45-51 см | Красный+желтый |
S | Дети до 2-х лет | 42-48 см | Желтый |
S/XS | Дети до 1 года | 39-45 см | Желтый+зеленый |
XS | Дети до 4-х месяцев | 36-42 см | Зеленый |
Inf I | Новорождённые до 1-го месяца | 32-36 см | Синий |
Inf II | Новорождённые, недоношенные | 28-32 см | Красный |
Inf III | Новорождённые, недоношенные | 24-28 см | Желтый |
