BASE
BASE

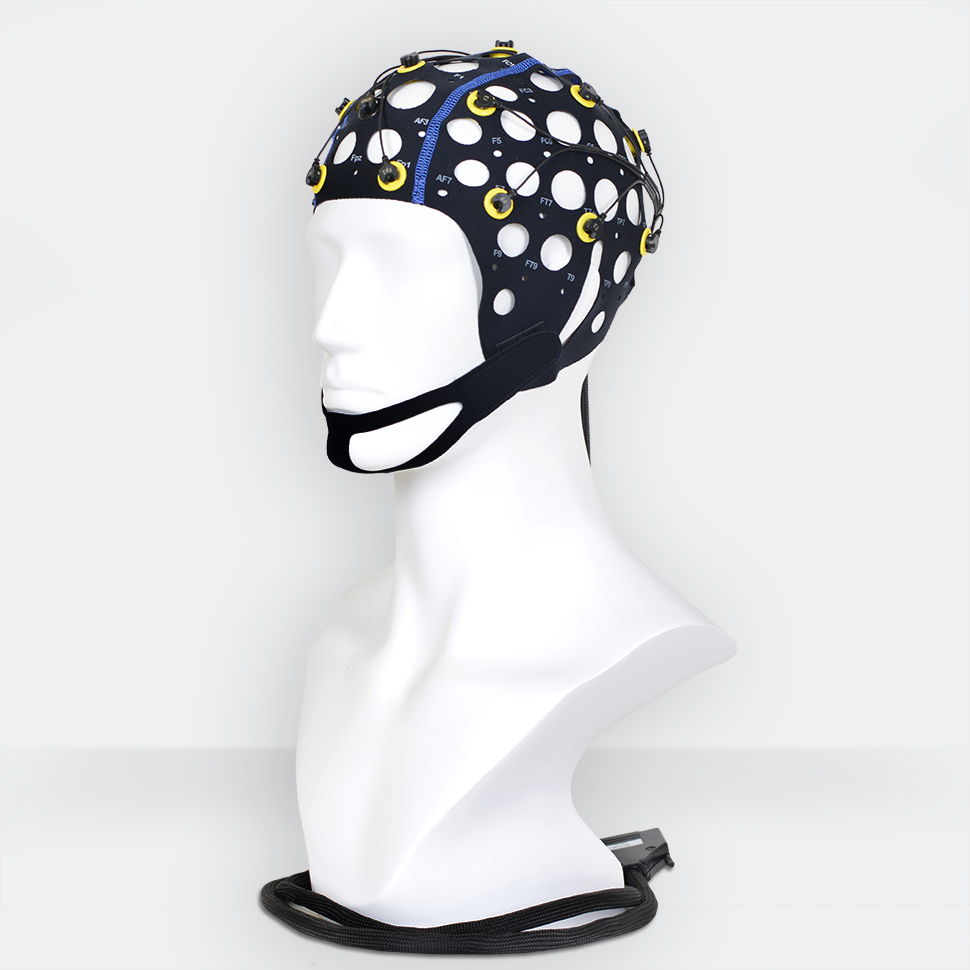

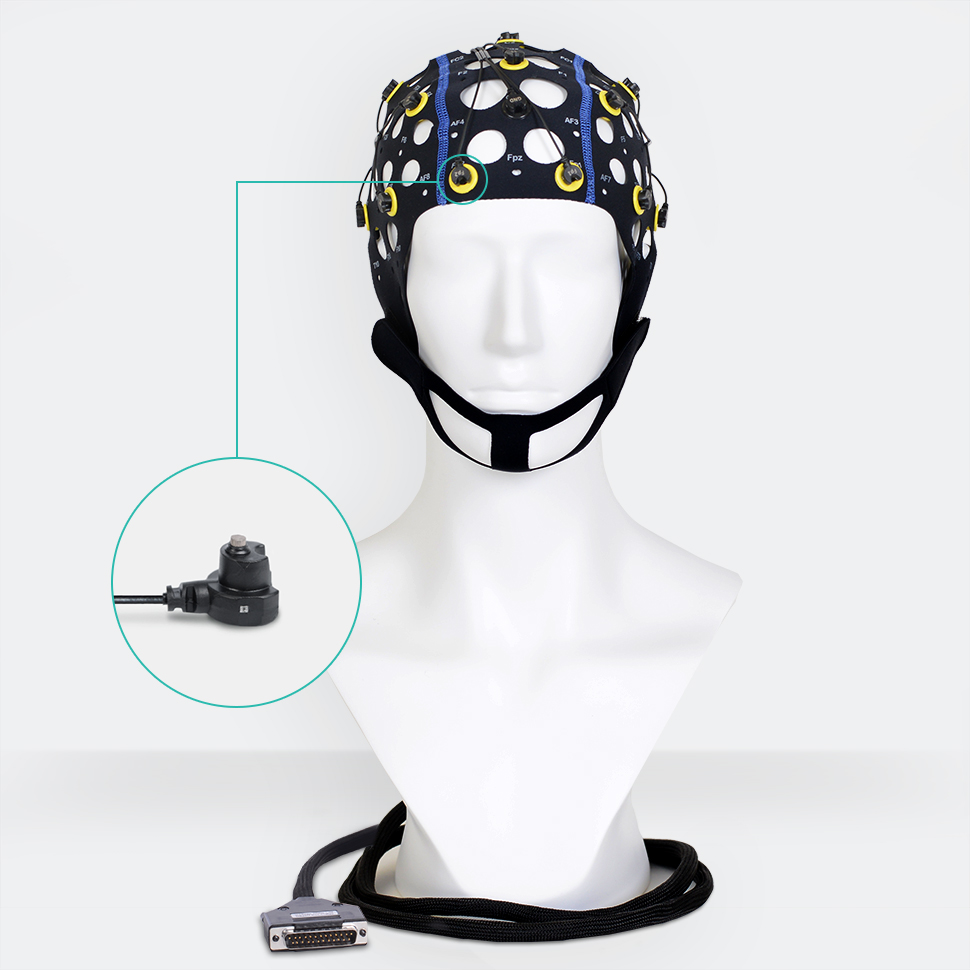

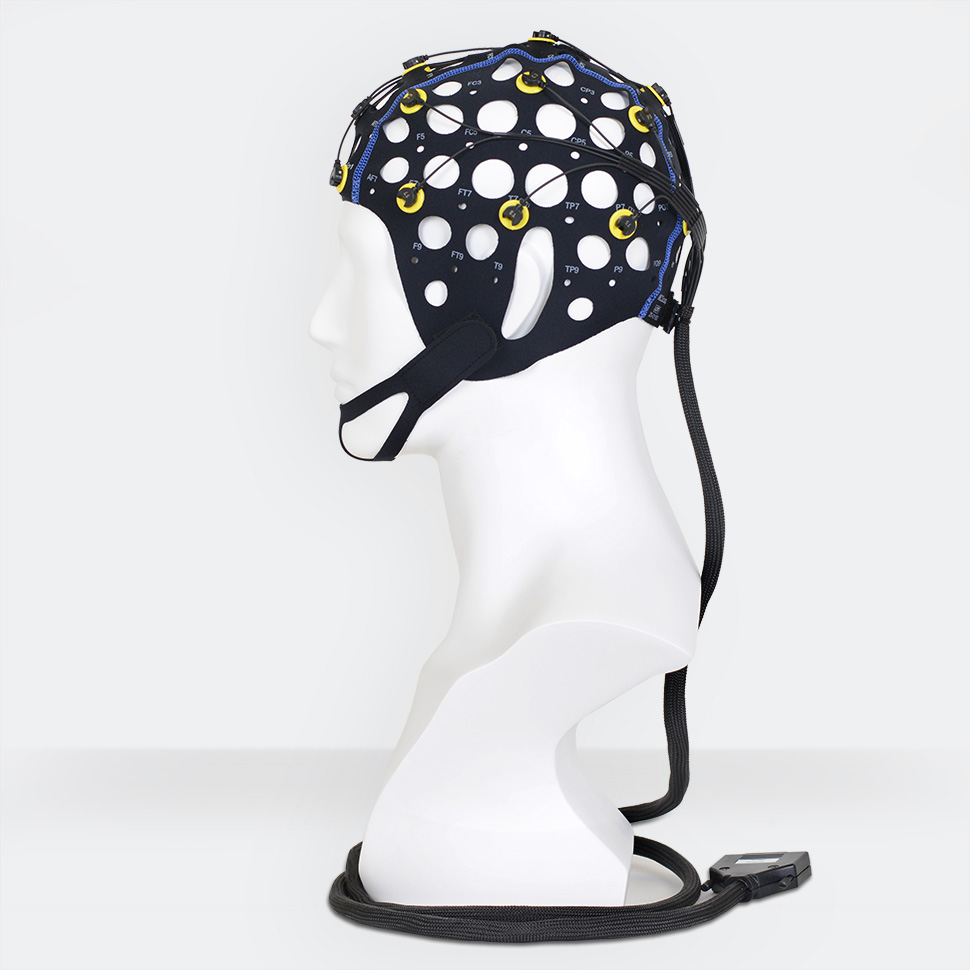

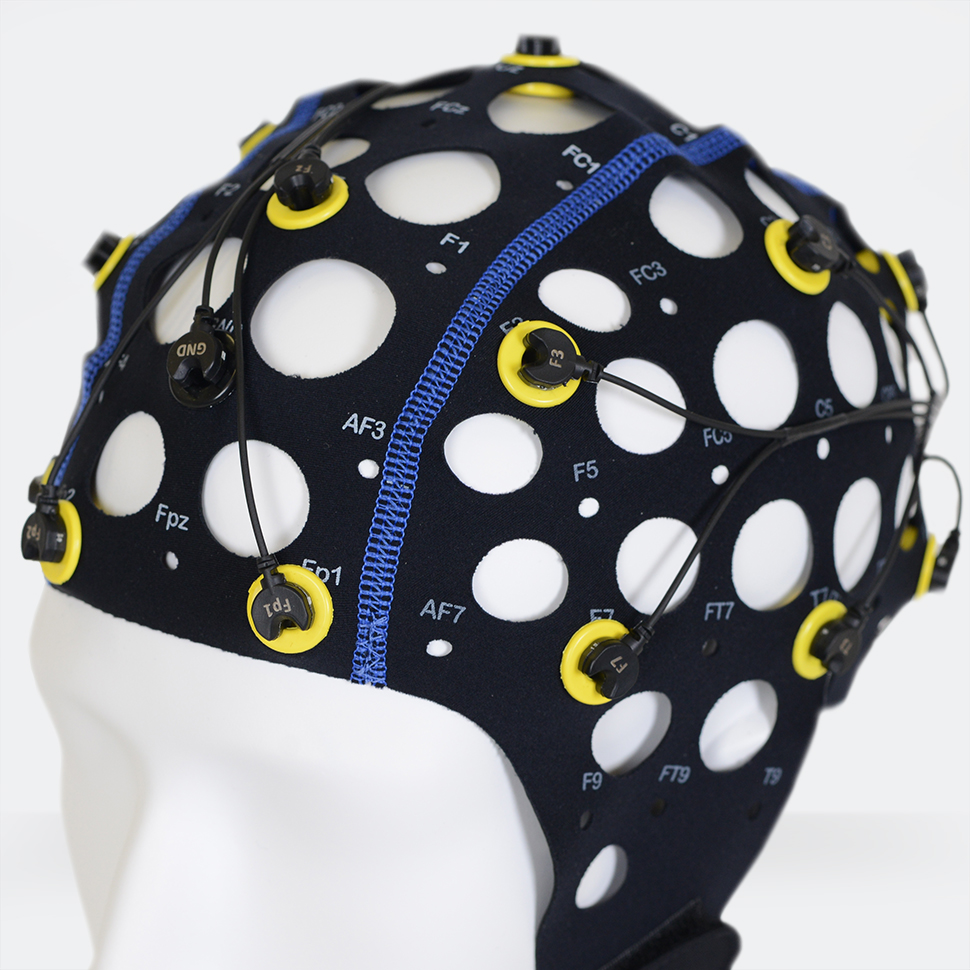

Электродный шлем BASE – это комплект из съёмных Ag/AgCl sintered электродов MCScap‑E с общим разъемом DB‑25M и текстильного шлема MCScap® с кольцами. Шлем предназначен для неинвазивной регистрации электрической активности головного мозга, используется совместно с электроэнцефалографами и усилителями биологических сигналов. Электродный шлем является многоразовым медицинским изделием.

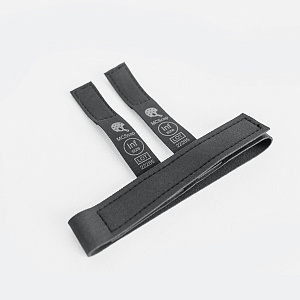

Текстильный шлем изготовлен из эластичного материала, сохраняющего форму и размер. Шлем обеспечивает точное положение электродов на голове без дополнительных измерений и регулировки. Большие отверстия предусмотрены для вентиляции и обеспечения доступа к электродам и коже пациента. Шлем фиксируется на голове с помощью подбородника или нагрудного ремня. Шлемы имеют маркировку согласно системе 10‑10. Идентификация размера шлема осуществляется по цвету шва.

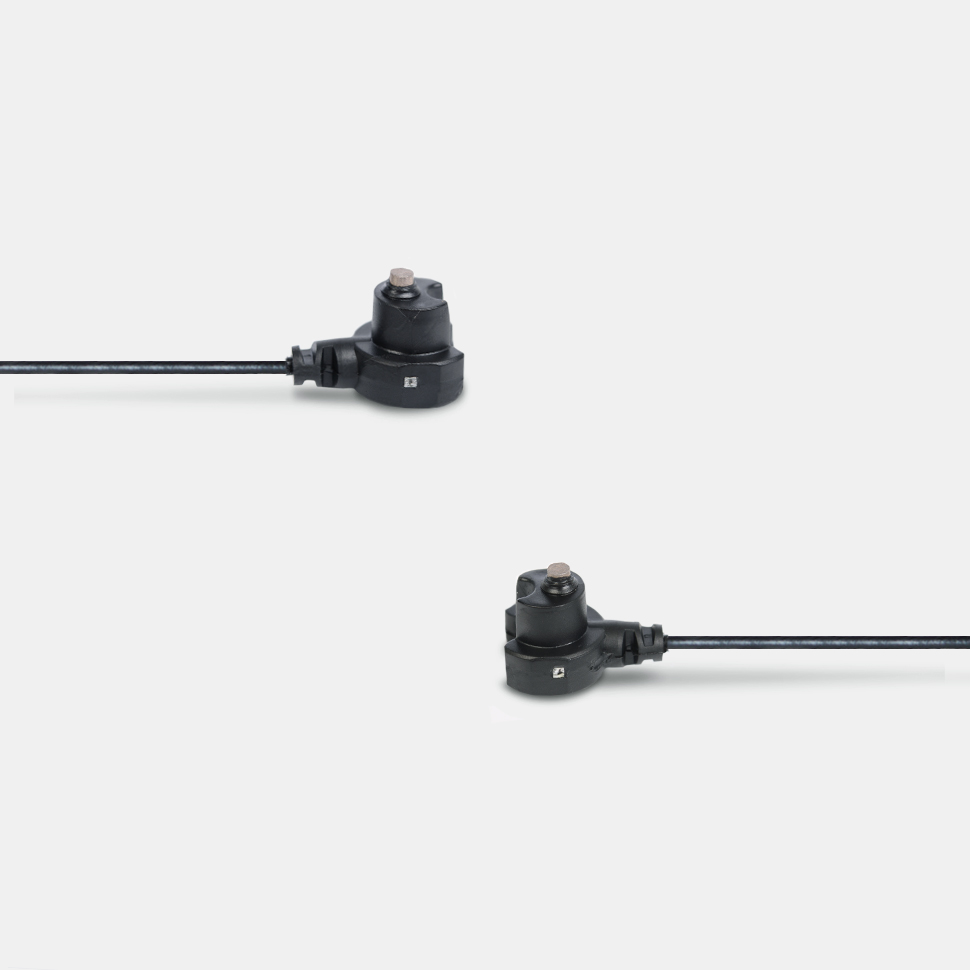

MCScap‑E – это точечный Ag/AgCl sintered электрод для регистрации ЭЭГ. MCScap‑E предназначен для исследований, требующих частой установки и быстрого извлечения электродов для очистки и дезинфекции. Используется совместно со шлемами MCScap с фиксирующими кольцами. Материал электрода Ag/AgCl sintered гарантирует минимальную поляризацию и долговременную стабильность сигнала, а также повышенный ресурс электрода.
| Модель электродов | MCScap‑E |
| Материал токосъёмной поверхности электрода | Ag/AgCl sintered (цельнопрессованный) |
| Материал корпуса электрода | полиуретан |
| Площадь токосъёмной поверхности электрода | 4 мм2 |
| Внутренний диаметр электрода в месте соприкосновения электродного контактного вещества с кожей | 8 мм |
| Площадь контакта электродного вещества с кожей | 50,2 мм2 |
| Внешний диаметр электрода в месте соприкосновения с кожей | 15,8 мм |
| Расстояние от поверхности кожи до токосъёмной поверхности электрода | 0,7 мм |
| Диаметр отверстия для добавления геля | 2,8 мм |
| Максимальная разность потенциалов (поляризация) | не более 50 мВ |
| Сопротивление изоляции электродов | не менее 1000 МОм |
| Электрическая прочность изоляции электродов | 1500 В |
| Полное сопротивление электрода | не более 5 кОм |
| Количество электродов / отведений | 20 / 19 |
| Позиции электродов | Fp1, Fp2, F3, F4, C3, C4, P3, P4, O1, O2, F7, F8, Т3, T4, T5, T6, Cz, Fz, Pz, GND |
| Тип разъёма | DB‑25M |
| Длина электродного шлейфа | 1,5 м |

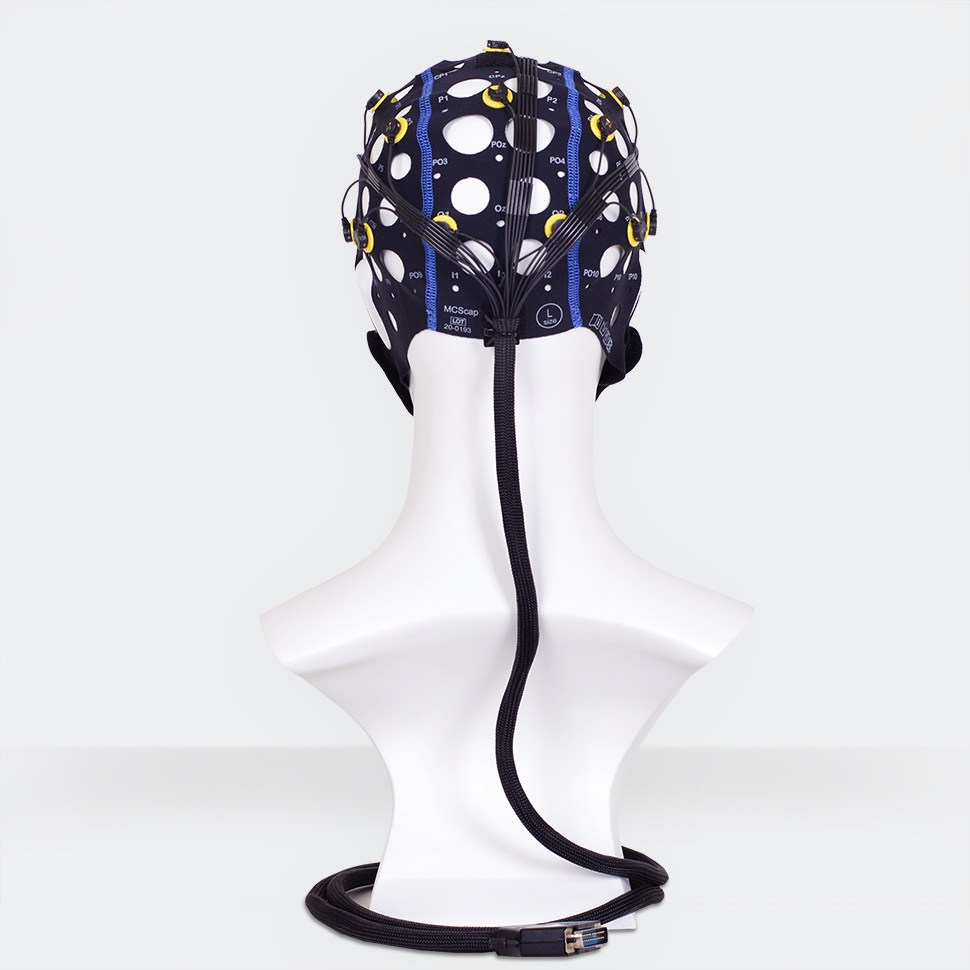

| Выход электродного шлейфа из шлема | затылок |
| Ушные электроды | нет |
| Маркировка посадочных мест | да |
| Маркировка электродов | да |
| Масса электродного шлема | < 350 г |
| Масса изделия (масса нетто) | < 850 г |
-
Электродный шлем BASE,
-
Установочный комплект,
-
эксплуатационная документация.
| Размер | Назначение | Обхват головы | Цвет ткани или шва |
|---|---|---|---|
| XL | Взрослые | 60-66 см | Зеленый |
| XL/L | Взрослые | 57-63 см | Зеленый+синий |
| L | Взрослые (большинство) | 54-60 см | Синий |
| L/M | Подростки, взрослые | 51-57 см | Синий+красный |
| M | Дети, подростки | 48-54 см | Красный |
| M/S | Дети до 5 лет | 45-51 см | Красный+желтый |
| S | Дети до 2-х лет | 42-48 см | Желтый |
