MCScap-CS22

MCScap-CS22

Ag/AgCl электрод для транскраниальной электростимуляции (tDCs/tACs) и регистрации ЭЭГ, диаметром 22 мм, разъём TouchProof 1,5 мм, длина провода 1,2 м.
Количество в упаковке
В наличии
Цена:
1 200 руб
Количество
В корзину
Обзор
Характеристики
Состав комплекта

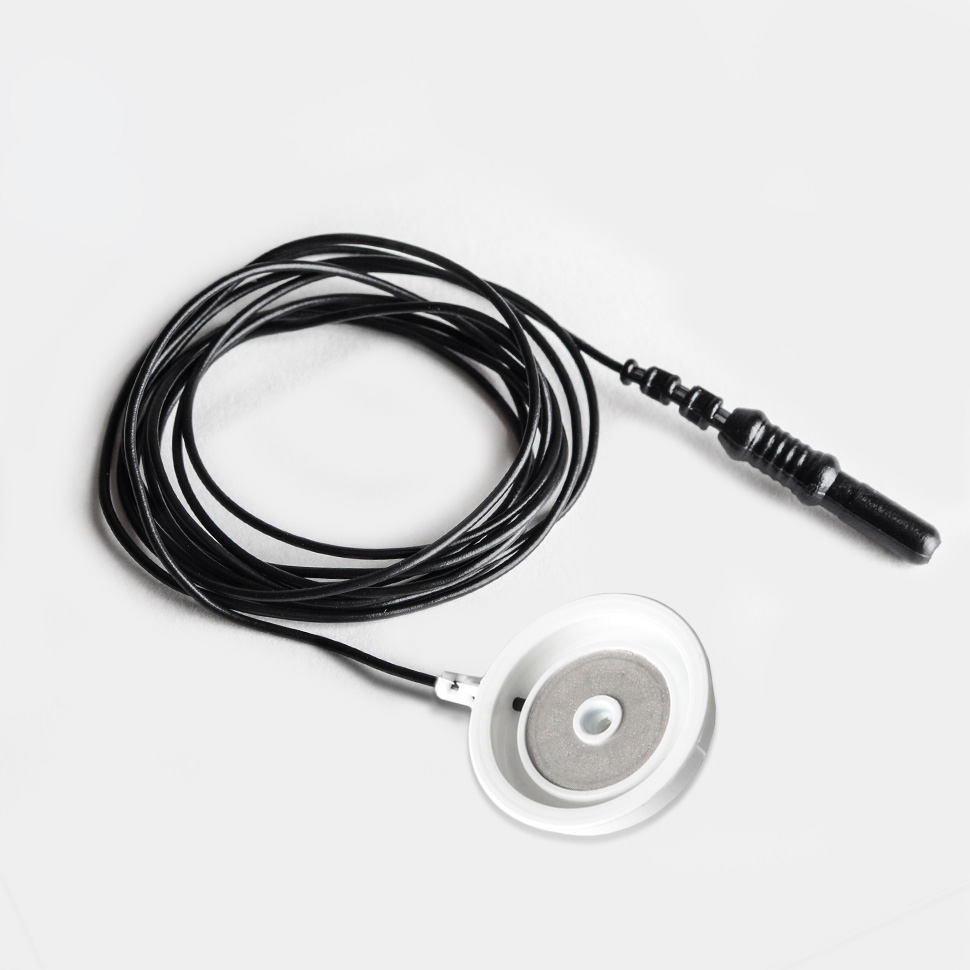

MCScap‑CS22 – многоразовый электрод диаметром 22 мм из композита Ag/AgCl, предназначенный для проведения транскраниальной электрической стимуляции (ТЭС) преимущественно переменным током (tACS – transcranial alternating current stimulation) и регистрации электроэнцефалограммы (ЭЭГ).

При применении электродов в режиме стимуляции следует учитывать рекомендованные научным или клиническим сообществом максимально допустимые значения плотности тока, которые зависят от величины и формы тока. Примеры расчета плотности тока для MCScap‑CS22 и MCScap‑CS22SS электродов для ряда значений тока стимуляции приведены в таблице.

Ток стимуляции Плотность тока
4 мА 1,05 мА/см2 (10,5 А/м2)
3 мА 0,79 мА/см2 (7,9 А/м2)
2 мА 0,53 мА/см2 (5,3 А/м2)
1 мА 0,26 мА/см2 (2.6 А/м2)
500 мкА 0,13 мА/см2 (1,3 А/м2)

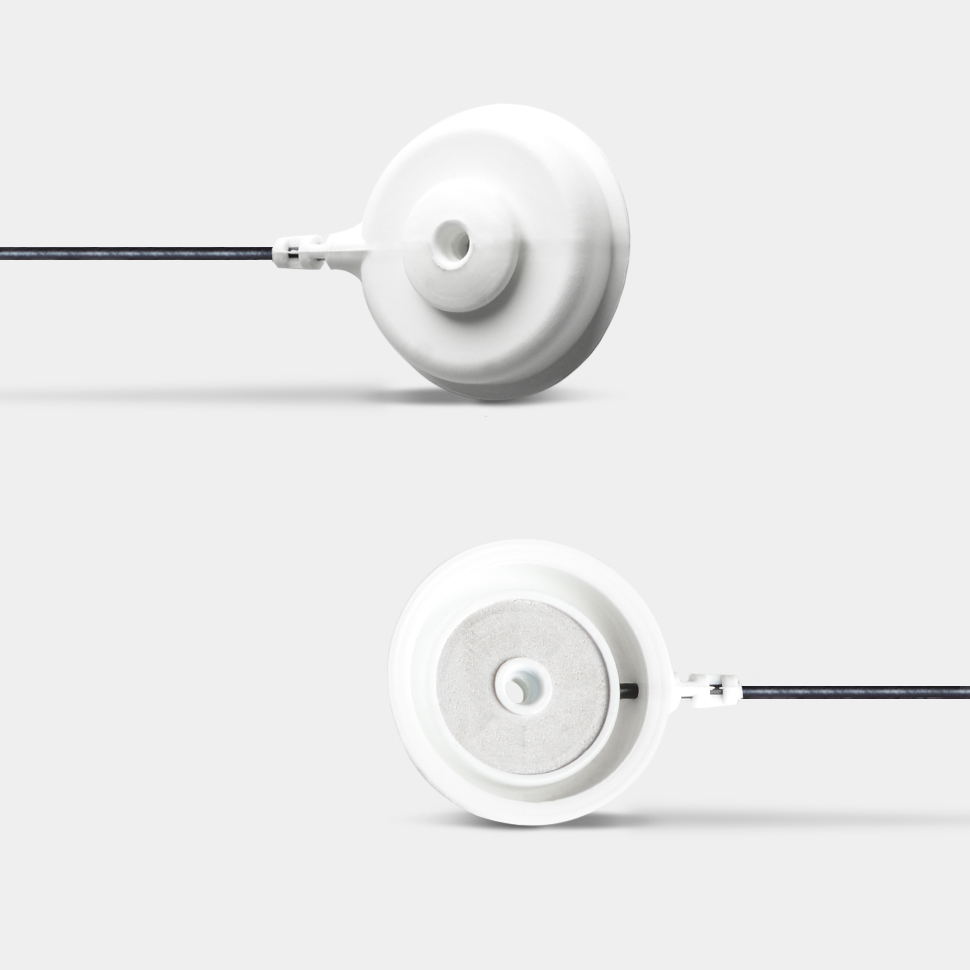

Электрод состоит из электропроводящего диска с отверстием в центре, окруженного литым корпусом с упругим кольцом-юбкой, обеспечивающим комфортное прилегание к коже и увеличенную площадь контакта.

Электроды MCScap‑CS22 предназначены для установки в текстильные шлемы MCScap®. Электроды закрепляются с внутренней стороны шлема, а провода выпускаются через вентиляционные отверстия.

Электрод имеет универсальный разъём TouchProof 1,5 мм, который подходит к большинству ЭЭГ-усилителей.

Материал токосъёмной поверхности электрода Ag/AgCl sintered (цельнопрессованный)
Материал корпуса электрода полиуретан
Площадь токосъёмной поверхности электрода 176 мм2
Диаметр токосъёмной поверхности (диаметр области контактирования электродного вещества с кожей) 22 мм
Площадь контакта электродного вещества с кожей 380 мм2
Внешний диаметр электрода в месте соприкосновения с кожей 26 мм
Расстояние от поверхности кожи до токосъёмной поверхности электрода 2,5 мм
Диаметр отверстия для добавления электродного контактного вещества 2,8 мм
Собственный шум электрода в режиме регистрации ЭЭГ в полосе 0,5 .. 30 Гц не более 2 мкВ
Напряжение поляризации в режиме регистрации ЭЭГ не более 10 мВ
Максимально допустимый ток 10 мА
Максимальное рабочее напряжение 100 В
Максимальная разность потенциалов (поляризация) не более 50 мВ
Сопротивление изоляции электродов не менее 1000 МОм
Электрическая прочность изоляции электродов 1500 В
Полное сопротивление электрода не более 5 кОм
Длина провода электрода 1,2 м
Тип разъёма TouchProof 1,5 мм (DIN 42 802‑ST)
Масса изделия (масса нетто) < 8 г

  • Электрод MCScap‑CS22,
  • Спонжи D22 – 2 шт.
Модель ЭЭГ усилителя
Совместимость с электродным шлемом
МБН24 МБН
Под Заказ
Мицар-ЭЭГ-03/35-201 Мицар
Под Заказ
Мицар-ЭЭГ-05/70-201 Мицар
Под Заказ
Мицар-ЭЭГ-10/70-201 Мицар
Под Заказ
Мицар-ЭЭГ-202 (24+8) Мицар
Под Заказ
Мицар-ЭЭГ-202 (31+1) Мицар
Под Заказ
Мицар-ЭЭГ-202 (31+8) Мицар
Под Заказ
Неврополиграф мод. 4 Neurocor
Под Заказ
Нейро-КМ НМФ Статокин
Под Заказ
Нейрокартограф-01-МБН МБН
Под Заказ
Нейрокартограф-02-МБН МБН
Под Заказ
Нейрокартограф-03-МБН МБН
Под Заказ
Нейрон-Спектр-1 Нейрософт
Под Заказ
Нейрон-Спектр-2 Нейрософт
Под Заказ
Нейрон-Спектр-3 Нейрософт
Под Заказ
Нейрон-Спектр-4/ВПМ Нейрософт
Под Заказ
Нейрон-Спектр-4/П Нейрософт
Под Заказ
Нейрон-Спектр-5 Нейрософт
Под Заказ
Нейрон-Спектр-61 Нейрософт
Под Заказ
Нейрон-Спектр-62 Нейрософт
Под Заказ
Нейрон-Спектр-63 Нейрософт
Под Заказ
Нейрон-Спектр-64 Нейрософт
Под Заказ
Нейрон-Спектр-65 Нейрософт
Под Заказ
Нейрон-Спектр-СМ Нейрософт
Под Заказ
Нейроскоп NS400 Биола
Под Заказ
Нейроскоп NS400A Биола
Под Заказ
Компакт-нейро Нейротех
Под Заказ
ЭЭГА-21/26 «Энцефалан-131-03» Медиком МТД
Под Заказ
Medelec Oxford Inc.
Под Заказ
Neurofax EEG 1200 Nikon Kohden
Под Заказ
Neurofax EEG 1212 Nikon Kohden
Под Заказ
Neurofax EEG 1221 Nikon Kohden
Под Заказ
Neurofax EEG 9110 Nikon Kohden
Под Заказ
Neurofax EEG 9210 Nikon Kohden
Под Заказ
Nicolet EEG v32 (CareFusion) Natus
Под Заказ
Nicolet One Viasys
Под Заказ
NVX136 Медицинские компьютерные системы
Под Заказ
NVX52 Медицинские компьютерные системы
Под Заказ
NVX36 Медицинские компьютерные системы
Под Заказ
NVX24 Медицинские компьютерные системы
Под Заказ

Не нашли свой усилитель? Свяжитесь, пожалуйста, с нами: +7 499 404-31-41, shop@mcscap.ru или по форме обратной связи
С ЭТИМ ТОВАРОМ ТАКЖЕ ПОКУПАЮТ
033-0-213

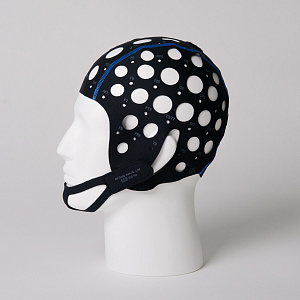

Текстильный шлем MCScap 10-20
Шлем текстильный маркированный по системе 10‑20/10‑10 с идентификацией размера по цвету шлема.
Размер
В наличии
3 500 руб.
В корзину
033-7-003

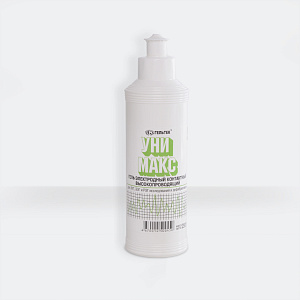

Унимакс
Электродный контактный высокопроводящий гель.
Размер
В наличии
156 руб.
В корзину
033-0-234
Текстильный шлем MCScap 10-10
Шлем текстильный маркированный по системе 10‑20/10‑10 чёрного цвета с идентификацией размера по цвету шва.
Размер
В наличии
3 500 руб.
В корзину
033-0-338

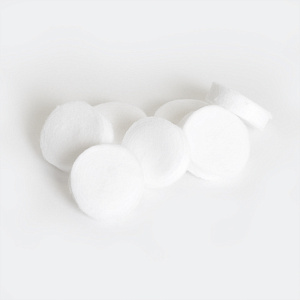

Спонж D22
