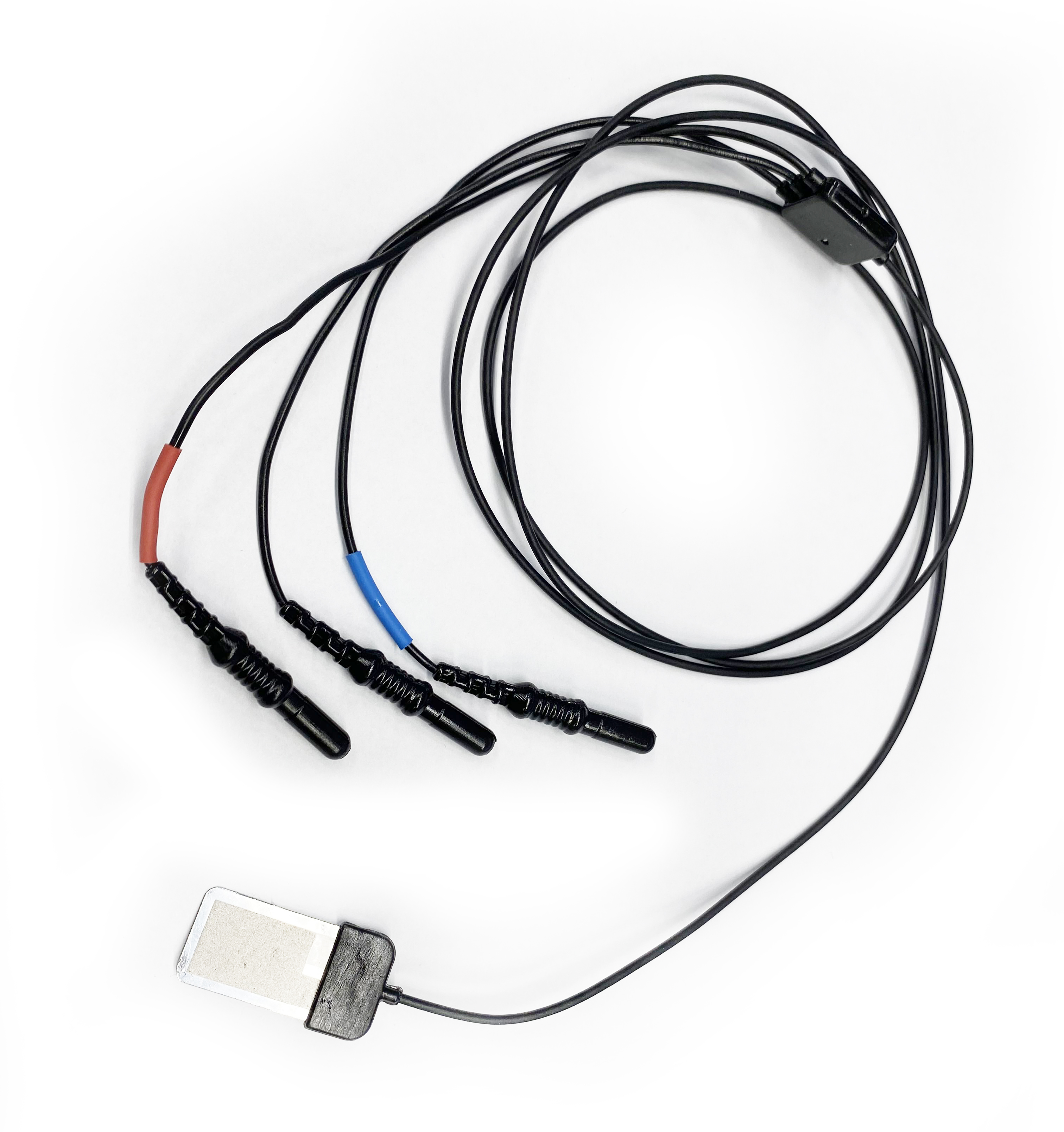

Абдоминальный датчик дыхания с пьезосенсором ABsens представляет собой гибкую пластину, которая крепится на абдоминальную область.

Принцип работы датчика основан на регистрации периодических деформаций тела человека (грудной стенки или живота) во время дыхания или при вибрациях, создаваемых биением сердца. Механические деформации приводят к появлению электрического заряда на электродах за счет прямого пьезоэлектрического эффекта. Величина выходного напряжения пропорциональна механическому воздействию, с помощью чего может быть определена с частота дыхания и/или частота сердечных сокращений.

ABsens совместим с усилителями биоэлектрических сигналов типа NVX36, NVX52, NVX136.

Применение

Датчик с помощью специального клейкого фиксатора крепится на наиболее подвижную часть груди или живота. Для этого необходимо обезжирить кожу и приклеить клейкий фиксатор белой стороной на датчик, а жёлтой стороной на кожу.

Разъёмы с цветной маркировкой подключаются к биполярным разъёмам усилителя (B+ и B-), разъём без маркировки – к GND (при необходимости, допустимо объединить один из разъёмов с GND).

В ПО рекомендуется установить частоту для регистрации от 0 до 2 Гц.
