NVX2Cap-24 адаптер электродный
NVX2Cap-24 адаптер электродный

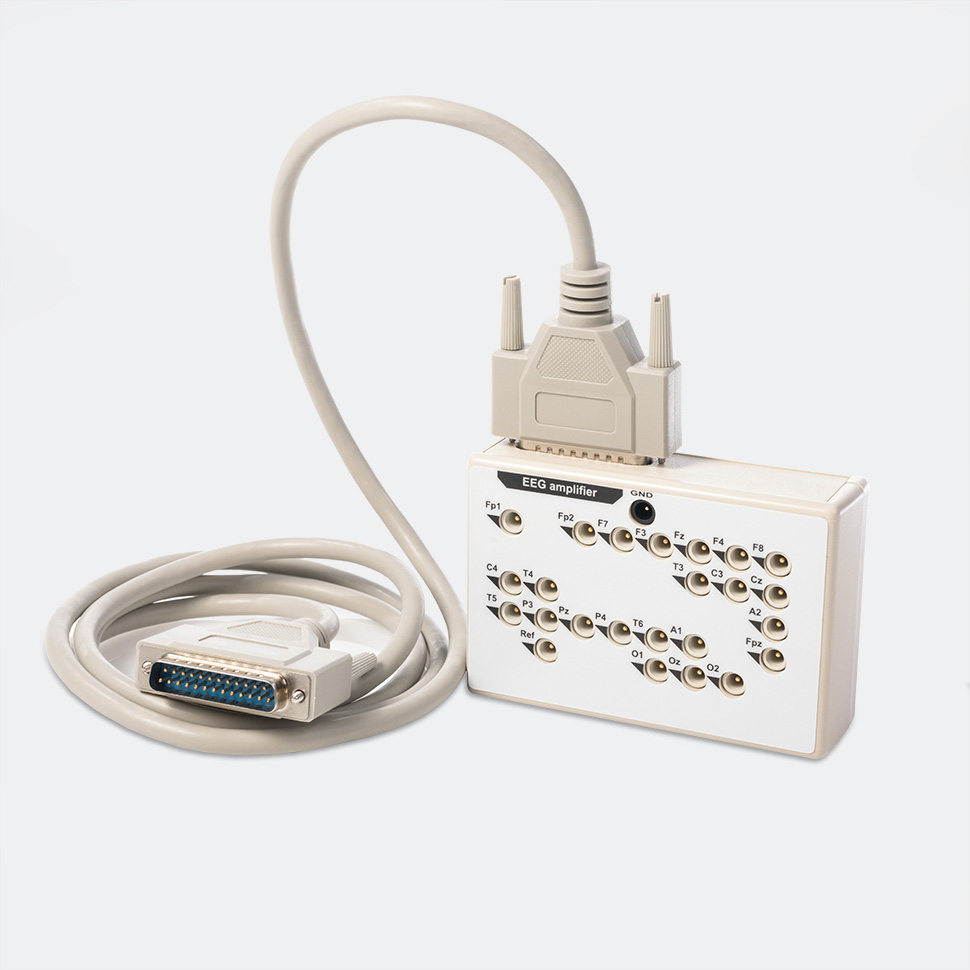

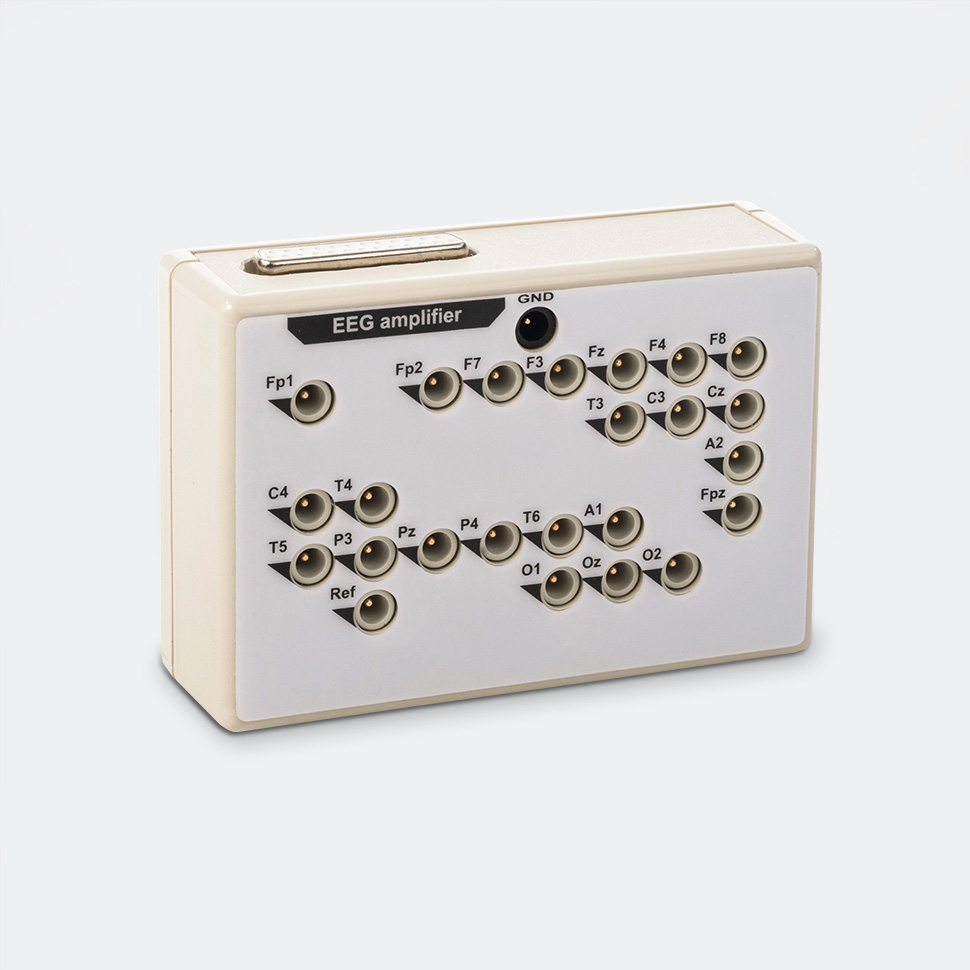

Адаптер электродный NVX2CAP‑24 – это пассивный адаптер (коммутатор) для подключения ЭЭГ-электродов с разъёмом TouchProof 1,5 мм (DIN 42 802‑ST) к ЭЭГ-усилителям.
Адаптер электродный NVX2CAP‑24 может быть использован в случаях, когда нужно оперативное отключение или подключение установленных на пациенте электродов к ЭЭГ-усилителю, например, при регистрации сомнограммы, или когда необходимо увеличить расстояние от пациента до усилителя.
Маркировка отведений на адаптере соответствует системе 10-10.
Внимание!
-
Увеличение расстояния от электродов до усилителя в общем случае увеличивает уровень помех от внешних источников (наводок) на сигнале.
-
Соединительный кабель длиной 1,8 м, применяемый в NVX2CAP, имеет собственную межпроводную емкость до 200 пФ. К примеру, при межэлектродном сопротивлении 10 кОм, сигнал дополнительно будет ослаблен не более, чем на 0,2% на частоте 150 Гц, но на частоте 80 кГц ослабление будет уже 30%.
Тип разъёма для подключения к шлему | 25 TouchProof 1,5 мм (DIN 42 802‑BU) |
Тип разъёма для подключения к усилителю | DB‑25M |
Максимальное число электродов для подключения | 25 |
Длина адаптера/удлинителя | 1,8 м |
Масса изделия (масса нетто) | 400 г |
-
Адаптер электродный NVX2CAP‑24,
-

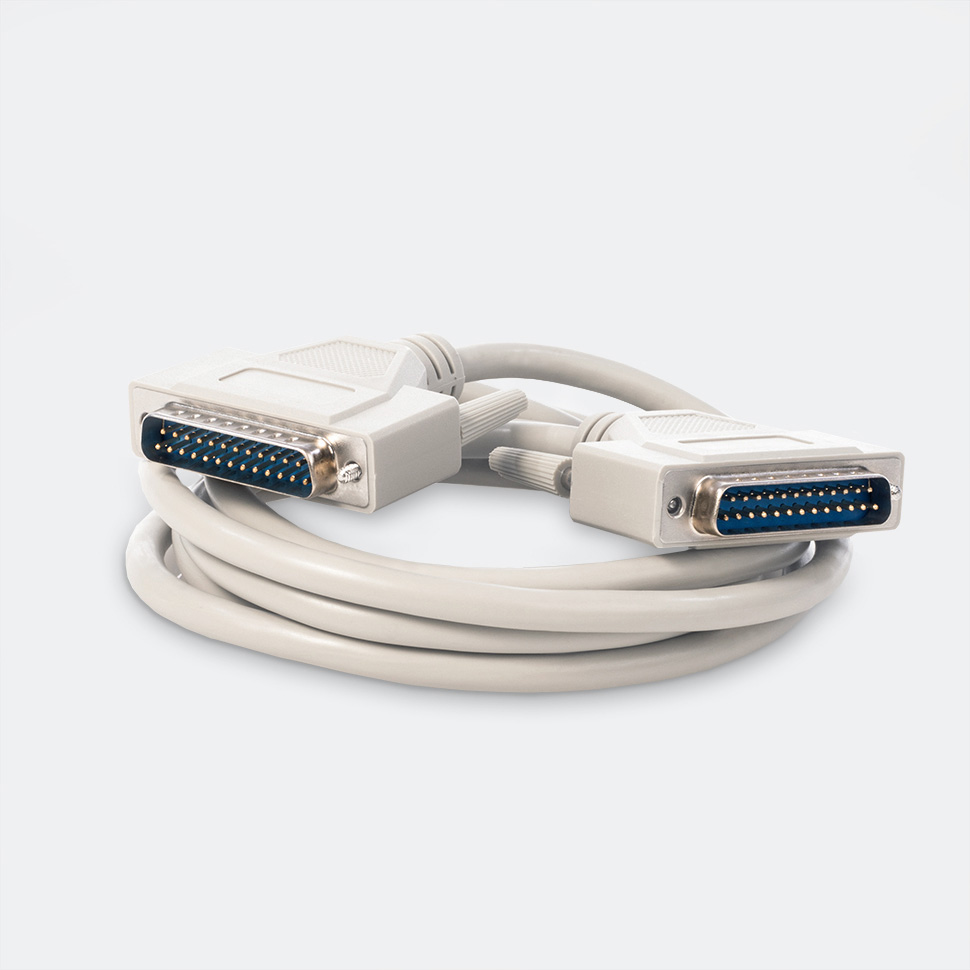

кабель 1,8 м для подключения к усилителям с разъёмом DB‑25F.
Не нашли свой усилитель? Свяжитесь, пожалуйста, с нами: +7 499 404-31-41, shop@mcscap.ru или по форме обратной связи
